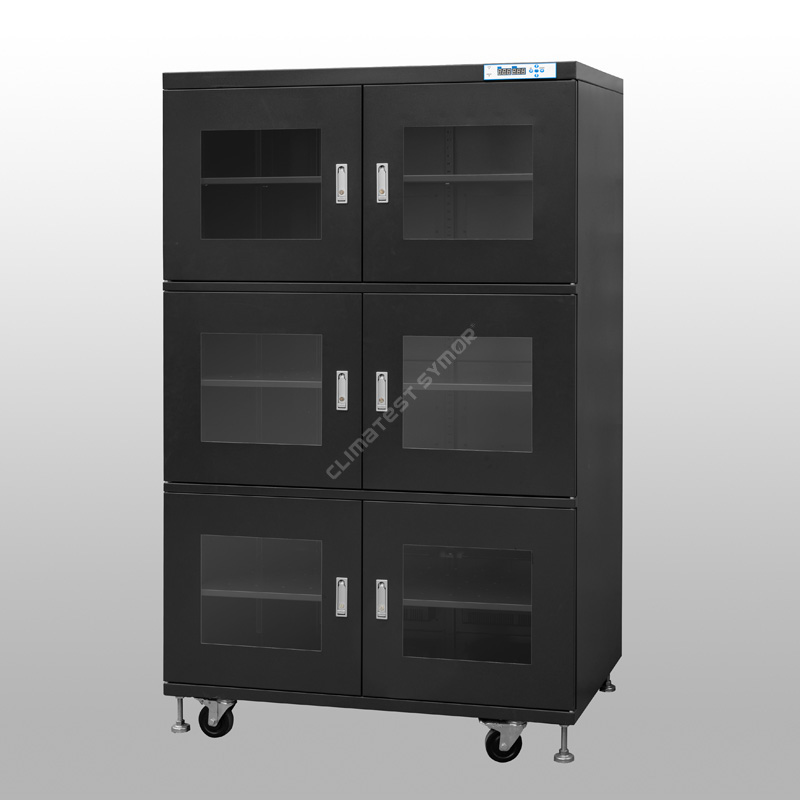

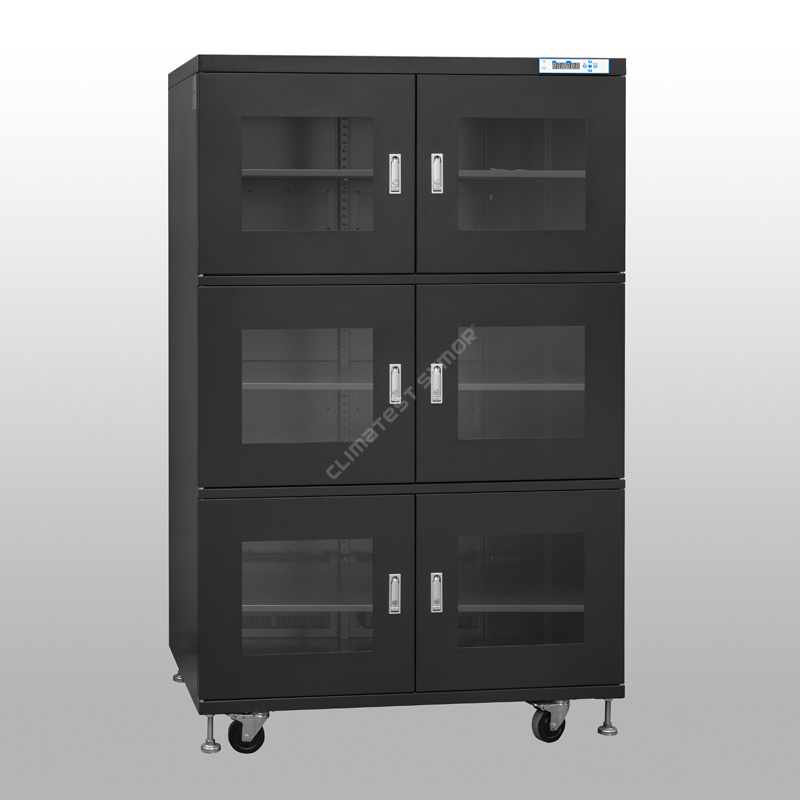

1% RH உலர் அமைச்சரவை

விளக்கம்

1% RHக்குக் குறைவான உலர் கேபினட் SMT உற்பத்திக் கோடுகளுக்கு மிகக் குறைந்த ஈரப்பதம் சேமிப்பை வழங்குகிறது. மிகவும் மேம்பட்ட ஈரப்பதத்தை நீக்கும் தொழில்நுட்பத்தைப் பயன்படுத்தி, அமைச்சரவை மிகவும் வறண்ட சூழ்நிலையை உருவாக்குகிறது, இது ஈரப்பதம் உணர்திறன் கூறுகளில் "பாப்கார்ன் விளைவை" தடுக்கிறது, அவற்றின் பயன்படுத்தக்கூடிய தரை ஆயுளை நீட்டிக்கிறது, மேலும் விலையுயர்ந்த நைட்ரஜன் அல்லது அடிக்கடி அதிக வெப்பநிலை பேக்கிங்கின் தேவையை நீக்குகிறது.

கீழே 1%RH உலர் அலமாரிகள்: விவரக்குறிப்பு

கீழே 1% RH உலர் அலமாரிகள்: அம்சம்

▸சார்ந்த ஈரப்பதம்: <1%RH, MSL 4, 5, 5a, மற்றும் 6க்கு மிகக் குறைந்த ஈரப்பதம் சேமிப்பக தீர்வை வழங்குகிறது.

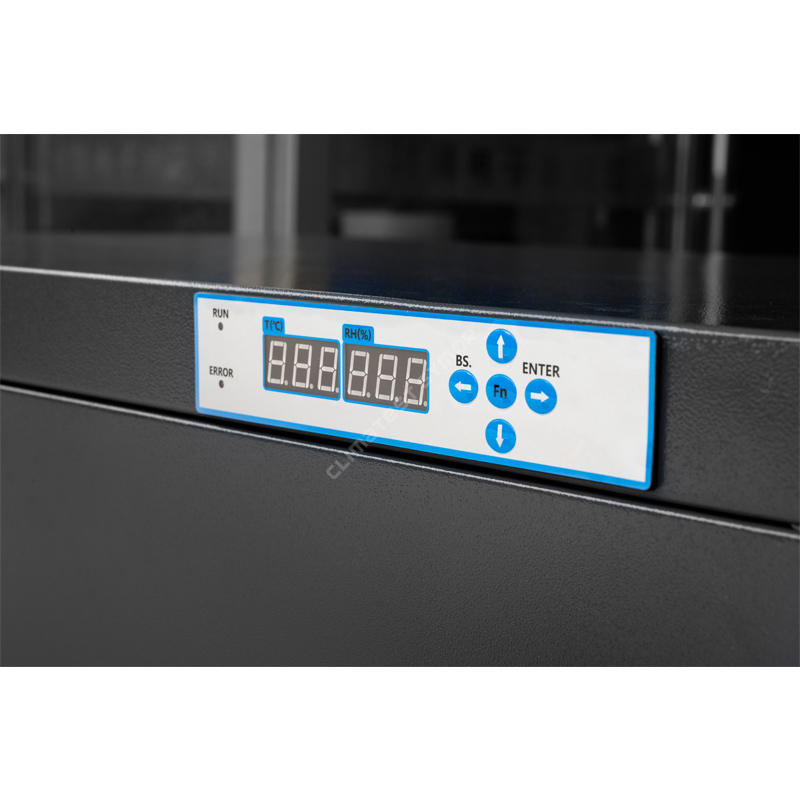

▸டிஜிட்டல் டிஸ்ப்ளே: மைக்ரோகம்ப்யூட்டர்-கட்டுப்படுத்தப்பட்ட LED HD டிஸ்ப்ளே, பயனர் நட்பு RH அமைப்பு, நிகழ்நேர கண்காணிப்பு.

▸ESD-பாதுகாப்பானது: மேற்பரப்பு எதிர்ப்பு நிலையான எதிர்ப்பு 10⁵–10⁹ Ω.

▸சரிசெய்யக்கூடிய அலமாரிகள்: உயரம் சரிசெய்யக்கூடியது, வெவ்வேறு அளவு கூறுகளை வழங்குதல்.

▸நினைவக செயல்பாடு: மின்சாரம் தடைப்பட்ட பிறகு மீட்டமைக்க தேவையில்லை.

▸ஆற்றல் திறன்: ஆற்றல் சேமிப்பு, அதிக பயனுள்ள ஈரப்பதக் கட்டுப்பாட்டைப் பராமரிக்கும் போது.

ஈரப்பதத்தை எப்படி நீக்குவது?

1% RH உலர் அலமாரிகளின் ஈரப்பதத்தை நீக்கும் கொள்கையானது, "மூலக்கூறு சல்லடை வழியாக உடல் உறிஞ்சுதல் + சுழற்சி மீளுருவாக்கம்" (மிகவும் நம்பகமான முறை), சாதாரண TE குளிரூட்டும் உலர் கேபினட் அத்தகைய மிகக் குறைந்த ஈரப்பதத்தை அடைய முடியாது.

உறிஞ்சுதல் செயல்முறை: மூலக்கூறு சல்லடைகள் அமைச்சரவையில் உறிஞ்சும் பொருளாகப் பயன்படுத்தப்படுகின்றன; இந்த சல்லடைகள் நானோ அளவிலான மைக்ரோபோர்களின் பரந்த வலையமைப்பைக் கொண்டுள்ளன, அவை காற்றில் இருந்து நீர் மூலக்கூறுகளை உறிஞ்சும்-ஒரு கடற்பாசி தண்ணீரை உறிஞ்சுவது போன்றது. ஒரு விசிறி ஈரப்பதமான காற்றை உலர்ந்த அலகுகளுக்குள் இழுக்கிறது, அங்கு நீர் மூலக்கூறுகள் உடல் உறிஞ்சுதலுக்கு உட்படுகின்றன, மேலும் உலர்ந்த காற்று பின்னர் அமைச்சரவையின் உட்புறத்திற்குத் திரும்பும்.

மீளுருவாக்கம்செயல்முறை:மூலக்கூறு சல்லடை உறிஞ்சுதல் செறிவூட்டலை அடைந்தவுடன், அமைப்பு தானாகவே குறைந்த வெப்பநிலை வெப்பத்தை மெதுவாகத் தொடங்குகிறது, உறிஞ்சப்பட்ட நீர் மூலக்கூறுகளை நீராவியாக மாற்றுகிறது, பின்னர் அது அமைச்சரவையிலிருந்து வெளியேற்றப்படுகிறது; மூலக்கூறு சல்லடை அதன் மூலம் ஈரப்பதத்தை உறிஞ்சும் திறனை மீட்டெடுக்கிறது.

1%RHக்குக் கீழே உள்ள உலர் அலமாரிகள், சுவிட்சர்லாந்தில் இருந்து இறக்குமதி செய்யப்பட்ட ரிலேட்டிவ் ஹ்யூமிடிட்டி (RH) மற்றும் வெப்பநிலை உணரிகள் உள்ளிட்ட மேம்பட்ட தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன, உள் சூழலின் துல்லியமான கட்டுப்பாடு மற்றும் கண்காணிப்பை உறுதிசெய்ய, ஈரப்பதம் சென்சார் துல்லியம் +/-2%RH ஆகும். ஒரு நிலையான, குறைந்த ஈரப்பதம் கொண்ட சூழலை பராமரிப்பதன் மூலம், உலர் பெட்டிகள் ஈரப்பதத்தின் தீங்கு விளைவிக்கும் விளைவுகளிலிருந்து உணர்திறன் பொருட்களை திறம்பட பாதுகாக்கின்றன.

SMT எலக்ட்ரானிக்ஸ் உற்பத்தியில் பயன்பாடுகள்

IPC/JEDEC J-STD-033 தரநிலைகளுக்கு MSL 4, 5, 5A மற்றும் 6 என வகைப்படுத்தப்பட்ட ஈரப்பதம் உணர்திறன் சாதனங்களுக்கு (MSDs) 1% RH க்குக் குறைவான உலர் பெட்டிகள் அவசியம்:

▸முதன்மைப் பயன்பாட்டு வழக்குகள்: "பாப்கார்ன் விளைவை" தடுப்பது: ரிஃப்ளோ சாலிடரிங் செய்யும் போது (உச்ச வெப்பநிலை ~260°C), பிளாஸ்டிக் IC பேக்கேஜ்களுக்குள் சிக்கிய ஈரப்பதம் நீராவியாக மாறி, உள் விரிசல் மற்றும் சிதைவை ஏற்படுத்துகிறது. அல்ட்ரா-குறைந்த ஈரப்பதம் சேமிப்பு சாலிடரிங் முன் இந்த ஈரப்பதத்தை நீக்குகிறது.

▸பாஸ் ஃப்ளோர் லைஃப்: எம்எஸ்டிகள் சீல் செய்யப்பட்ட ஈரப்பதம் தடுப்புப் பைகளில் இருந்து அகற்றப்படும் போது, ​​அவற்றின் "ஃப்ளோர் லைஃப்" கடிகாரம் ஒலிக்கத் தொடங்குகிறது. அவற்றை <1%RH கேபினட்டில் சேமிப்பது இந்த டைமரை திறம்பட இடைநிறுத்துகிறது, இது பயன்படுத்தப்படாத கூறுகளை பேக்கிங் செய்யாமல் பாதுகாப்பாக சேமித்து பின்னர் மீண்டும் பயன்படுத்த அனுமதிக்கிறது.

▸ஆக்சிஜனேற்றத்தைத் தடுத்தல்: அதி-உலர்ந்த வளிமண்டலம் வெளிப்படும் செப்புப் பட்டைகள், வெள்ளிப் பூச்சுகள் மற்றும் சாலிடரபிள் மேற்பரப்புகளின் ஆக்சிஜனேற்றத்தைத் தடுக்கிறது-பல ஆண்டுகளாக சாலிடரைப் பாதுகாக்கிறது

ஃப்ளோர் லைஃப் என்பது ஒரு நிலையான தொழிற்சாலை சூழலில் (≤30°C / 60% RH) இருக்கக்கூடிய அதிகபட்ச அனுமதிக்கக்கூடிய நேரத்தை, அதன் ஈரப்பதம்-தடை வெற்றிடப் பையில் இருந்து அகற்றிய பிறகும், இடமாற்றம் மற்றும் ரீஃப்ளோ சாலிடரிங் ஆகியவற்றிற்கு பாதுகாப்பாக இருக்கும்.

விண்ணப்பிக்கும் முறை: MSL நிலை 4–6 பாகங்கள் அவற்றின் வெற்றிடப் பைகளில் இருந்து அகற்றப்பட்டவுடன், குறிப்பிட்ட தரையின் ஆயுளுக்குள் மவுண்டிங் மற்றும் ரீஃப்ளோ சாலிடரிங் செயல்முறைகள் முடிவடையவில்லை என்றால், அவை உடனடியாக 1% RH உலர் அமைச்சரவையில் வைக்கப்பட வேண்டும். <1% RH இன் இந்த அதி-குறைந்த ஈரப்பதம் சூழலில், கூறுகளின் ஈரப்பதம் உறிஞ்சுதல் செயல்முறை திறம்பட "இடைநிறுத்தப்பட்டது," மற்றும் மீதமுள்ள தரையின் ஆயுட்காலம் நுகரப்படுவதை நிறுத்துகிறது, உலர் அலமாரியானது ப்ரீ-பேக்கிங் செய்வதை உணரவில்லை.

நிகழ்நேர ஈரப்பதம் சுயவிவரம்(சுற்றுப்புற ஈரப்பதம் 60% RH, சுமை இல்லை):

ஒவ்வொரு முறையும் 30 வினாடிகளுக்கு கதவைத் திறந்து, பின் மூடவும்:

கதவைத் திறக்காமல் நீண்ட கால சேமிப்பு:

ஷிப்பிங் செய்வதற்கு முன் நிகழ்நேர ஈரப்பதத்தை அளவிடுதல்

ஷிப்பிங் அவுட் செய்வதற்கு முன், கீழேயுள்ள 1%RH உலர் அலமாரியை மீண்டும் அளவிடுவதற்கு உயர் துல்லியமான Rotronics ஹைக்ரோமீட்டரைப் பயன்படுத்துகிறோம், மற்றும் அளவுத்திருத்தச் சான்றிதழை வழங்குகிறோம், நாங்கள் ஒவ்வொரு அமைச்சரவையையும் கவனமாகப் பிழைத்திருத்துகிறோம், அவை வாடிக்கையாளரின் கைகளுக்கு வந்த பிறகு எல்லாம் நன்றாக வேலை செய்கிறது என்பதை உறுதிசெய்கிறோம், இதுவும் ஒரு பொறுப்பாகும். உத்தரவு.

உலர் பெட்டிகளுக்கும் நைட்ரஜன் பெட்டிகளுக்கும் உள்ள வேறுபாடு:

▸உலர்த்துதல் அலமாரிகள் ஈரப்பதத்தை நீக்குவதற்கு உலர் அலகுகளைப் பயன்படுத்துகின்றன, நுகர்பொருட்கள் இல்லை, மாற்றீடுகள் இல்லை, மேலும் அவை ஈரப்பதத்தை உறிஞ்சி தானாகவே வெளியில் வெளியேற்றும்.

▸நைட்ரஜன் அலமாரிகள் குறைந்த ஈரப்பதம் மற்றும் குறைந்த ஆக்ஸிஜன் நிலை சேமிப்பு பயன்பாட்டை அடைய நைட்ரஜன் சுத்திகரிப்பு பயன்படுத்துகிறது, N2 வாயு நுகர்வு.

<1%RH உலர் அலமாரிகள் தேவைப்படும் கூறுகள்:

▸ICகள், BGAகள், QFPகள் மற்றும் MSL 5/6 உடன் அனைத்து SMD கூறுகளும்

▸வெற்று PCB கள் (ஆக்சிஜனேற்றம் மற்றும் ஈரப்பதத்தை உறிஞ்சுவதைத் தடுக்கிறது)

▸3D பிரிண்டர் உலோக பொடிகள் (ஹைக்ரோஸ்கோபிக் மற்றும் எதிர்வினை)

தொழில் தரநிலைகளுடன் இணங்குதல்

கீழே 1%RH உலர் அலமாரிகள் சந்திக்க அல்லது அதிகமாக வடிவமைக்கப்பட்டுள்ளன:

IPC/JEDEC J-STD-033           எம்எஸ்டிகளை கையாளுதல், பேக்கிங் செய்தல் மற்றும் சேமித்தல்

IPC-1601                             PCB களின் சேமிப்பு மற்றும் கையாளுதல்

IEC 61340-5-1                      ESD கட்டுப்பாடு (ESD-பாதுகாப்பான மாதிரிகளுக்கு)

எங்களிடமிருந்து யார் வாங்குகிறார்கள்?

மைக்ரான், எஸ்டி எலக்ட்ரானிக்ஸ், பீனிக்ஸ் செமிகண்டக்டர், ஆர்இசி சோலார், விஸ்ட்ரான், ஃபாக்ஸ்கான் மற்றும் ஸ்டான்போர்ட், இல்லினாய்ஸ், ஈடிஎச் சூரிச் போன்ற பல்கலைக்கழகங்கள் போன்ற உலகப் புகழ்பெற்ற செமிகண்டக்டர் மற்றும் எலக்ட்ரானிக் உற்பத்தியாளர்களுக்கு குறைந்த ஈரப்பதம் கொண்ட கேபினட்களை சைமர் விற்கிறது........எங்கள் உலர் பெட்டிகள் வாடிக்கையாளர்களுக்கு உதவுகின்றன:

▸முக்கிய வலி புள்ளிகளுக்கு முகவரி: MSD (ஈரப்பதம்-உணர்திறன் சாதனம்) மேலாண்மையின் சவால்களை முழுமையாகத் தீர்ப்பது

▸செலவைக் குறைத்தல் மற்றும் ஒருங்கிணைப்புத் திறனை மேம்படுத்துதல்: முதலீட்டில் குறிப்பிடத்தக்க வருவாயைக் கொண்டு வந்தது (ROI)

▸விதிவிலக்கான தயாரிப்பு செயல்திறன்: நிலையான மற்றும் நம்பகமான ஈரப்பதம் கட்டுப்பாட்டு தொழில்நுட்பம்

1% RH உலர் அலமாரிகள் பற்றிய கூடுதல் விவரங்களுக்கு, எங்கள் இணையதளத்தைப் பார்க்கவும்www.climatestsymor.com, அல்லது sales@climatestsymor.com க்கு மின்னஞ்சல் அனுப்பவும். நாங்கள் கூடிய விரைவில் உங்களுக்கு பதிலளிப்போம் மற்றும் சாத்தியமான ஒத்துழைப்பை வரவேற்கிறோம்.
