Climatest Symor® என்பது சீனாவில் உள்ள எலக்ட்ரானிக் பாகங்கள் தயாரிப்பாளருக்கான உலர் பெட்டியாகும், நாங்கள் பல்வேறு வகையான உலர் சேமிப்பு பெட்டிகளை அதிக போட்டி விலையில் உருவாக்குகிறோம், எலக்ட்ரானிக் கூறுகளுக்கான ஒவ்வொரு உலர் பெட்டியும் சிறந்த சேவை ஆதரவுடன் வழங்கப்படுகிறது, மேலும் இரண்டு வருட உத்தரவாதத்துடன், ஈரப்பதம் தானாகவே இருக்கும்.<5%RH Series, we sell dry box for electronic components to multinational electronic/semiconductor manufacturers, with excellent feedback.
மாதிரி: TDU1436F-4
கொள்ளளவு: 1436L
ஈரப்பதம்:<5%RH Automatic
மீட்பு நேரம்: அதிகபட்சம். 30 நிமிடம் திறந்த கதவு 30 வினாடிகள் கழித்து மூடப்பட்டது. (சுற்றுப்புறம் 25â 60%RH)
அலமாரிகள்: 5 பிசிக்கள்
நிறம்: அடர் நீலம், ESD பாதுகாப்பானது
உட்புற பரிமாணம்: W1198*D682*H1723 மிமீ
வெளிப்புற பரிமாணம்: W1200*D710*H1910 மிமீ
விளக்கம்
காலநிலை சைமர்® எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி <5%RH அல்ட்ரா-குறைந்த ஈரப்பதம் சேமிப்பக சூழலை வழங்குகிறது, இது ஈரப்பதத்தை உணர்திறன் கொண்ட கூறுகளை சேமிக்க வடிவமைக்கப்பட்டுள்ளது, IPC/JEDEC J-STD-033 தரநிலையின்படி, பாப்கார்ன் மற்றும் மைக்ரோ-கிராக்கிங் சிக்கல்கள் ரிஃப்ளோ செயல்பாட்டில் திறம்பட உள்ளன. இந்த உலர் பெட்டியில் குடியேறியது..
விவரக்குறிப்பு
F உடன் பயன்முறை#: ESD செயல்பாடு, அடர் நீல நிறம்.
F இல்லாமல் பயன்முறை#: ESD செயல்பாடு இல்லை, வெள்ளை நிறத்தில் இல்லை
|
மாதிரி |
திறன் |
உட்புற அளவு (W×D×H,mm) |
வெளிப்புற அளவு (W×D×H,mm) |
சராசரி சக்தி (W) |
மொத்த எடை (கிலோ) |
அதிகபட்சம். சுமை/அலமாரி (கிலோ) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160லி |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160லி |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240லி |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240லி |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
அம்சம்

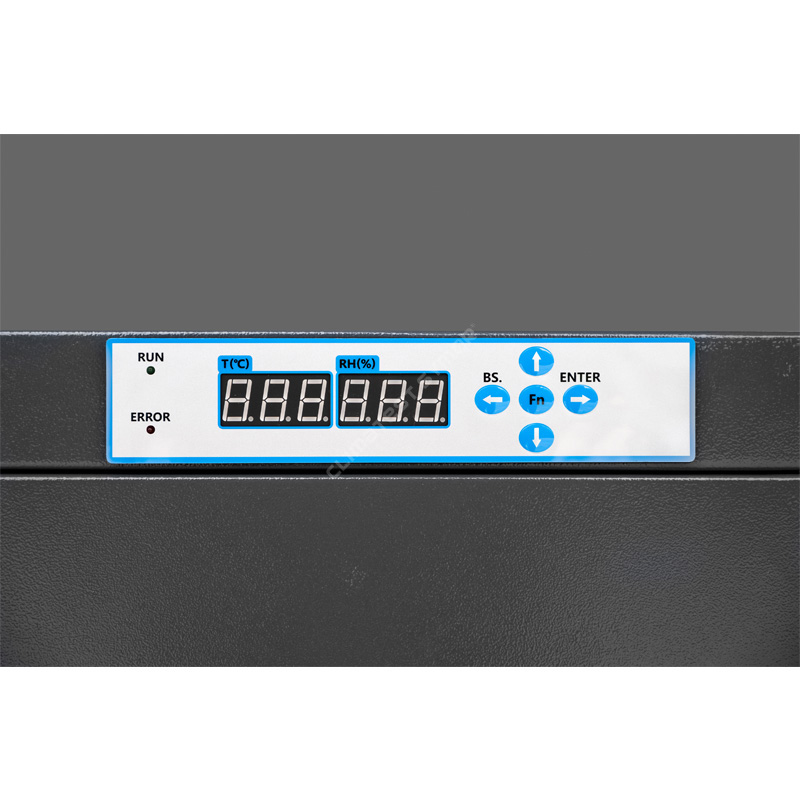

·சுவிட்சர்லாந்தின் அசல் இறக்குமதி செய்யப்பட்ட ஈரப்பதம் மற்றும் வெப்பநிலை சென்சார் ஏற்றுக்கொள்கிறது.
-இது பயன்பாட்டில் அதிக துல்லியத்தை உறுதி செய்கிறது, எலக்ட்ரானிக் கூறுகளுக்கான இந்த உலர் பெட்டியில் நினைவக செயல்பாடு உள்ளது, மின்சாரம் செயலிழந்த பிறகு மீண்டும் அமைக்க தேவையில்லை.
USA DuPont ESD ஓவியத்துடன் 1.2mm தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு மூலம் உருவாக்கப்பட்டது.
- வலுவூட்டப்பட்ட கட்டமைப்பு வடிவமைப்பு, சிறந்த சுமை தாங்குதல், 18 ஓவிய செயல்முறைகளுடன் மேற்பரப்பு சிகிச்சை, நிலையான எதிர்ப்பு மதிப்பு 10 ஐ சந்திக்கிறது6 -108Ω, வலுவான அரிப்பு எதிர்ப்புடன்.
· 3.2மிமீ அதிக செறிவு கொண்ட கண்ணாடி ஜன்னல் சிறந்த கவனிப்புக்கு.

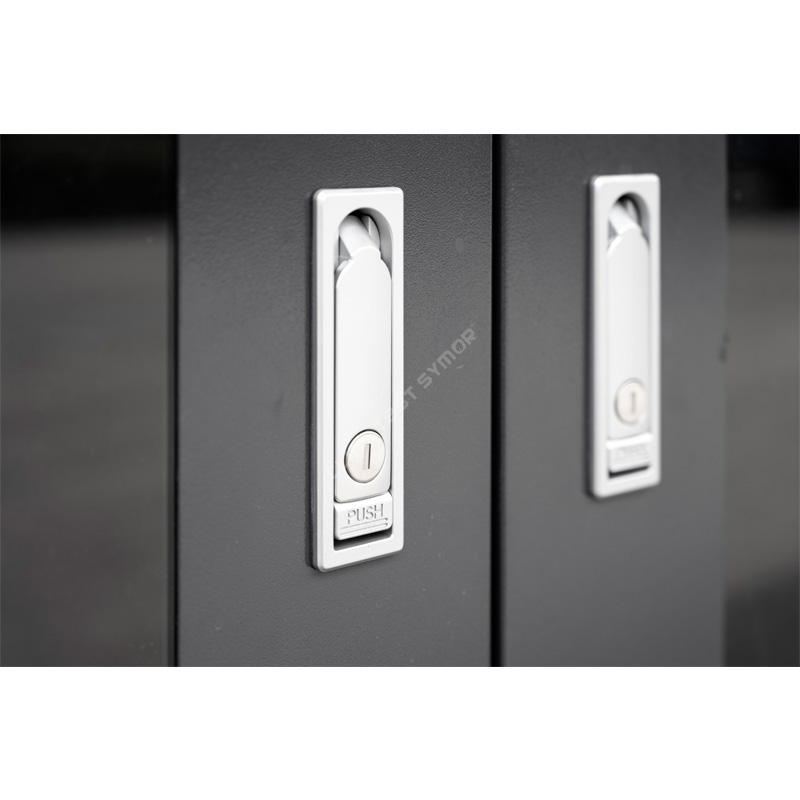

- பிளாட் பிரஸ் துத்தநாக அலாய் பூட்டு, சரியான காற்று இறுக்கம் மற்றும் திருட்டு எதிர்ப்பு செயல்பாடு, மின்னணு பாகங்கள் சீல் செயல்திறன் இந்த உலர் பெட்டி சிறப்பாக உள்ளது.
· நினைவக செயல்பாட்டுடன், மின் செயலிழப்புக்குப் பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டியானது, பவர் ஆஃப் செய்யப்பட்ட பிறகு, கடைசி செட்டிங் மதிப்பை தானாக நினைவில் வைத்துக் கொள்ளும், மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
+15 ஆண்டுகள் திட்டமிடப்பட்ட ஆயுட்காலம் கொண்ட சக்திவாய்ந்த உலர் அலகு.
- எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி 4A மூலக்கூறு சல்லடை உலர் அலகு, மிகவும் மேம்பட்ட நுட்பத்தை ஏற்றுக்கொள்கிறது, இது தானாகவே மீண்டும் உருவாக்கப்படும், மாற்றீடு தேவையில்லை.
யூனிவர்சல் காஸ்டர்கள் கீழே நிறுவப்பட்டுள்ளன, ESD பாதுகாப்பானது.
- வலுவூட்டப்பட்ட PU ஆமணக்குகள் உலர் பெட்டியின் அடிப்பகுதியில் எலக்ட்ரானிக் கூறுகளுக்கு நிறுவப்பட்டுள்ளன, முன் இரண்டு பிரேக்குகளுடன் எளிதாக நகர்த்தவும் நிறுத்தவும்.
Climatest Symor® மின்னணு கூறுகளுக்கான உலர் பெட்டியா?
காலநிலை சைமர்® ESD உலர் சேமிப்பக கேபினட் என்றும் அழைக்கப்படும் எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி, மின்னணு ஈரப்பதக் கட்டுப்பாட்டுடன் கூடிய ஒரு உறை ஆகும், இது ஒரு நிலையான ஈரப்பதம் (RH) மதிப்பை தானாகவே பராமரிக்கிறது, மின்னணு கூறுகளுக்கான உலர் பெட்டி வெவ்வேறு அளவுகள் மற்றும் வடிவங்களில் வருகிறது, இது <5 பராமரிக்க முடியும். %RH குறைந்த ஈரப்பதம் சூழல் நம்பகமானது, துல்லியமான RH கட்டுப்பாட்டுடன், ஆனால் நிலையான மின்சாரம் தேவைப்படுகிறது.
எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி SMT உற்பத்தியை எவ்வாறு பாதிக்கிறது?
IC, BGA, PCB போன்ற MSL கூறுகள் ஈரப்பதத்தை மிகவும் உணர்திறன் கொண்டவை, இந்த கூறுகள் சேமிப்பக சூழலுக்கான கடுமையான தேவைகளைக் கொண்டுள்ளன, சிவிலியன் ஈரப்பதம்-தடுப்பு உலர் பெட்டிகளைப் போலல்லாமல், எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி மிகக் குறைந்த ஈரப்பதத்தை அடையும். ஈரப்பதத்தை நீக்குதல் மற்றும் மீட்டெடுக்கும் வேகம் மிக வேகமாக உள்ளது, முழு அலமாரிகளும் ESD பாதுகாப்பானவை.
ரீஃப்ளோ செயல்பாட்டின் போது, IC பேக்கேஜ்களில் தடய ஈரப்பதம் ஊடுருவுகிறது, வெப்பத்தால் ஈரப்பதத்தின் அழுத்தம் அதிகரிக்கிறது, உறிஞ்சப்பட்ட ஈரப்பதம் விரைவாக உள்ளே விரிவடைகிறது, இதன் விளைவாக வயரிங் செயலிழப்பு, பாப்கார்ன் மற்றும் மைக்ரோ கிராக்கிங், மேற்பரப்பில் விரிசல் போன்ற கண்ணுக்கு தெரியாத சேதங்கள் ஏற்படுகின்றன. ஆரம்ப கட்டத்தில் குறைபாடுகளைக் காண எளிதானது அல்ல, இருப்பினும், இந்த கண்ணுக்குத் தெரியாத, சாத்தியமான சிக்கல்கள் சந்தையில் நுழைகின்றன, பின்னர் ஆசிரிய தயாரிப்புகள் திரும்பி வந்து புகார்கள் தொடர்ந்து வருகின்றன.
|
சாதாரண சேமிப்பு |
மறுசுழற்சி செயல்முறை |
||
|
|
|
|
|
|
சுற்றுப்புறத்தில் உள்ள ஈரப்பதம் பொதிகளுக்குள் ஊடுருவுகிறது. |
வெப்பத்தின் போது, நீராவி அழுத்தம் அதிகரிக்கிறது, இது இறக்கும் மற்றும் பிசின் பிரிக்கிறது. |
நீர் நீராவி வெப்பத்தின் கீழ் விரிவடைந்து, பொதிகளை வீசுகிறது. |
நீர் நீராவி தொகுப்புகளை உடைக்கிறது, இது மைக்ரோ-கிராக்கிங்கை ஏற்படுத்துகிறது. |
எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி <5%RH ஐ பராமரிக்கலாம், இது அசெம்பிளி செயல்பாட்டின் போது முறையற்ற சேமிப்பகத்தால் ஏற்படும் தோல்விகளின் அபாயங்களை திறம்பட நீக்குகிறது. IPC/JEDEC J-STD-033 தரநிலையானது கையாளுதல், பேக்கிங், ஷிப்பிங் மற்றும் ஈரப்பதத்தைப் பயன்படுத்துவதற்கான தரத்தைக் குறிப்பிடுகிறது/ ரிஃப்ளோ சென்சிடிவ் சர்ஃபேஸ் மவுண்ட் டிவைஸ்கள்
SMD சேமிப்பகத்திற்கான மின்னணு கூறுகளுக்கான உலர் பெட்டி ஏன் தேவை?
MSD சாதனங்கள் பொதுவாக ஒருங்கிணைக்கப்பட்ட சுற்றுகள், வெவ்வேறு கூறுகளால் ஆனது, இந்த கூறுகள் பேஸ்ட் மூலம் கூடியிருக்கின்றன, இது தவிர்க்க முடியாமல் கூறுகளுக்கு இடையில் இடைவெளிகளை ஏற்படுத்துகிறது, இடைவெளிகள் MSD ஈரப்பதத்தின் முக்கிய காரணியாகும், ஈரப்பதம் ஊடுருவி, படிப்படியாக SMD க்குள் ஊடுருவி அடையும். ஒரு குறிப்பிட்ட அளவிற்கு, SMD ஈரமாகி தோல்வியடைந்தது.
MSD குறைந்த ஈரப்பதம் சேமிப்பு , SMD பணிமனை ஆயுளைக் கட்டுப்படுத்துவதை நோக்கமாகக் கொண்டுள்ளது, மின்னணு கூறுகளுக்கான உலர் பெட்டி ஒரு பயனுள்ள சேமிப்பக தீர்வை வழங்குகிறது, மின்னணு கூறுகளின் செயல்திறனுக்கான உலர் பெட்டி SMD சேமிப்பக விளைவை தீர்மானிக்கிறது, மின்னணு கூறுகளுக்கான தொழில்முறை உலர் பெட்டி குறைந்த ஈரப்பதத்தை அடைய வேண்டும், ஆன்டிஸ்டேடிக் மற்றும் வேகமாக ஈரப்பதமாக்கும் செயல்பாடுகள்.
SMD நிலை தேவையான ஈரப்பதத்தை தீர்மானிக்கிறது. தற்போதைய SMD அளவில், பொதுவாகப் பயன்படுத்தப்படும் சேமிப்பு ஈரப்பதம் 20%, 10% மற்றும் 5% RH ஆகும்.
காலநிலை சைமர்® எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி சுவிட்சர்லாந்தில் இருந்து இறக்குமதி செய்யப்பட்ட வெப்பநிலையை ஏற்றுக்கொள்கிறது. & RH சென்சார், பிழை +/-2% RH, அதிக துல்லியம் மற்றும் உயர் நிலைத்தன்மையுடன், ஈரப்பதம் சரிசெய்யக்கூடியது, காற்று இறுக்கம் சிறந்தது.
மின்னணு பாகங்கள் பயன்பாட்டிற்கான உலர் பெட்டி
எலக்ட்ரானிக்/செமிகண்டக்டர் உற்பத்தித் துறையில் எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டி அவசியம், இது உகந்த சேமிப்பக தீர்வாகும்:
â» PCB அசெம்பிளி, IC சில்லுகள், LED, SMD, SMT, டேப் & ரீல்கள், அச்சிடப்பட்ட வயரிங் பலகைகள் (PWB), பாலிமைட் ஃபிலிம், ஃபீடர்கள்.
â» மின்தேக்கிகள், பீங்கான் பாகங்கள், இணைப்பிகள், சுவிட்சுகள், வெல்டிங் பட்டை.
â» MSL கூறுகள் பகுதியளவில் கூடியிருந்தன.
â» எபோக்சி, ரெசின்கள், பசைகள் போன்ற ஈரப்பதத்தை உறிஞ்சும் பொருட்கள்.
மேலும், சுத்தமான அறைகள் மிகவும் கடுமையான சுகாதாரத் தேவைகளைக் கொண்டுள்ளன, நிலையான மாதிரிகள் பொருந்தவில்லை, காலநிலை சைமர்® துருப்பிடிக்காத எஃகு (SS) உலர் பெட்டிகள் மற்றும் துருப்பிடிக்காத எஃகு (SS) நைட்ரஜன் பெட்டிகளையும் வழங்குகிறது, இரண்டும் வாடிக்கையாளர்களின் குறிப்பிட்ட கோரிக்கைகளுக்கு ஏற்ப தனிப்பயனாக்கப்படுகின்றன.
<5%RH தொடர் ஈரப்பதமாக்கும் வேகம்:
30 வினாடிகள் கதவைத் திறந்து மூடிய பிறகு, ஈரப்பதம் 30 நிமிடங்களுக்குள் <5%RHக்கு மீட்டமைக்கப்படும், கீழே உள்ள வளைவைப் பார்க்கவும்: (சுற்றுப்புறம் 25 டிகிரி C, ஈரப்பதம் 60%RH)
எலக்ட்ரானிக் கூறுகளை சேமிப்பதற்கான பொதுவான முறைகள் யாவை?
1.ஈரப்பதம் தடுப்பு பைகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் சீல் செய்யப்பட்ட ஈரப்பதம் தடுப்புப் பைகளில் நிரம்பியுள்ளன, டெசிகண்ட்கள் மற்றும் ஈரப்பதம் காட்டி அட்டை (HIC) உள்ளே, பயனர்கள் காரில் உள்ள புள்ளிகளின் வண்ண மாற்றத்தை சரிபார்த்து சீல் செய்யப்பட்ட பேக்கேஜ்களில் சுற்றுப்புற ஈரப்பதத்தை அடையாளம் காணலாம்.
âகுறைபாடு: ஈரப்பதம் தடுப்புப் பைகள் + ஈரப்பதம் காட்டி கார்கள் + உலர்த்தி + கைமுறை வேலை = நுகர்பொருட்கள், கசிவு ஆபத்து, அதிக விலை.
2.நைட்ரஜன் பெட்டிகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் நைட்ரஜன் சுத்திகரிப்பு பெட்டிகளில் அல்லது குறைந்த ஈரப்பதம் சேமிப்பை சந்திக்க சுருக்கப்பட்ட காற்றில் சேமிக்கப்படும்
âகுறைபாடு: நைட்ரஜன் நிரப்புதல் = தொடர்ச்சியான N2 நுகர்வு, அதிக இணை
3.மின்னணு உலர் பெட்டிகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் ஒரு மின்னணு உலர் கேபினட்டில் வைக்கப்படுகின்றன, செருகினால், இயந்திரம் தானாகவே வேலை செய்யும், மேலும் மிகக் குறைந்த ஈரப்பதத்தை அடையும்.
â நன்மைகள்: நுகர்பொருட்கள் இல்லை, கைமுறை வேலை இல்லை, நைட்ரஜன் நுகர்வு இல்லை, சுற்றுச்சூழல், சிறிது மின்சாரம் தேவை.
பின்வரும் தொழில்களுக்கு எலக்ட்ரானிக் கூறுகள் தீர்வுகளுக்கான உலர் பெட்டியை நாங்கள் வழங்குகிறோம்:
மின்னணு உற்பத்தி
செமிகண்டக்டர்
மருந்து
ஆய்வகம்
விமான போக்குவரத்து
இராணுவம்
மின்னணு கூறுகளுக்கான உலர் பெட்டியின் நன்மைகள்
எலக்ட்ரானிக் கூறுகளுக்கான உலர் பெட்டியைப் பற்றிய கூடுதல் விவரங்களுக்கு, www.climatestsymor.com என்ற எங்கள் வலைத்தளத்தைப் பார்வையிடவும் அல்லது sales@climatestsymor.com க்கு நேரடியாக மின்னஞ்சல்களை அனுப்பவும், நாங்கள் உங்களை விரைவான நேரத்தில் திரும்பப் பெறுவோம், சாத்தியமான ஒத்துழைப்புக்கு வரவேற்கிறோம்.
