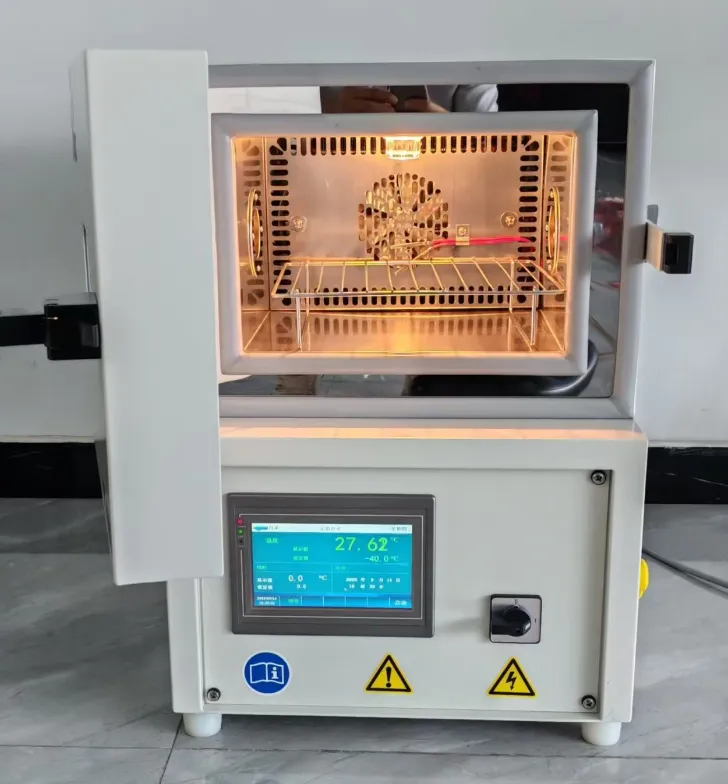

ஆராய்ச்சி ஆய்வகங்கள், தரக் கட்டுப்பாட்டுத் துறைகள் மற்றும் R&D பொறியியல் குழுக்களுக்கு, திபெஞ்ச்டாப் வெப்பநிலை சோதனை அறைதயாரிப்பு தோல்விக்கு எதிரான முன்னணி பாதுகாப்பைக் குறிக்கிறது. வாக்-இன் சோதனை அறைகள் போலல்லாமல், பெஞ்ச்டாப் அலகுகள் ஒரு சிறிய தடயத்தை வழங்குகின்றன. நீங்கள் எலெக்ட்ரானிக் கூறுகள், PCB போர்டுகள், பேட்டரி செல்கள் அல்லது மொபைல்களை சோதனை செய்தாலும், தொழில்நுட்ப விவரக்குறிப்புகளைப் புரிந்துகொள்வது மீண்டும் மீண்டும் செய்யக்கூடிய மற்றும் கட்டாயத் தரவை உருவாக்குவதற்கு முக்கியமானது.
இந்த வழிகாட்டி விவரக்குறிப்புகள், செயல்பாட்டு பண்புகள் மற்றும் கொள்முதல் வழிகாட்டுதல்கள் பற்றிய விரிவான மற்றும் விரிவான பகுப்பாய்வை வழங்குகிறது.
மதிப்பிடும் போது அபெஞ்ச்டாப் வெப்பநிலை சோதனை அறை, வாங்குபவர்கள் பெரும்பாலும் குறைந்தபட்ச மற்றும் அதிகபட்ச வெப்பநிலை வரம்புகளில் மட்டுமே கவனம் செலுத்துகின்றனர். உங்கள் தேர்வு செயல்பாட்டில் உதவ, உயர் செயல்திறன் கொண்ட, நிரல்படுத்தக்கூடிய வெப்பநிலை சோதனை அறைக்கான நிலையான விவரக்குறிப்புகளை நாங்கள் தொகுத்துள்ளோம். கீழே உள்ள தரவு, 22 முதல் 36 லிட்டர்கள் வரையிலான யூனிட்களுக்கான தொழில் அளவுகோலைக் குறிக்கிறது—ஆய்வக பெஞ்ச்டாப்புகளுக்கான இனிமையான இடம்.
| அளவுரு | நிலையான விவரக்குறிப்பு | தொழில்நுட்ப நுண்ணறிவு |
| உள் தொகுதி | 12L / 22L / 36L (தேர்ந்தெடுக்கக்கூடியது) | PCB சோதனைக்கு 12L சிறந்தது; 22L மற்றும் 36L பேட்டரி பேக்குகள் அல்லது பெரிய அசெம்பிளிகளுக்கு இடமளிக்கிறது. |
| உள் பரிமாணங்கள் (WxDxH) | 310×230×200 மிமீ (12லி) முதல் 400 x 300 x 300 மிமீ (36லி) | அலமாரியில் ஏற்றுதல் மற்றும் காற்று சுழற்சி அனுமதி ஆகியவற்றை உறுதி செய்யவும். உள் அளவின் 3/2க்கு மேல் மாதிரிகளை பேக் செய்ய வேண்டாம். |

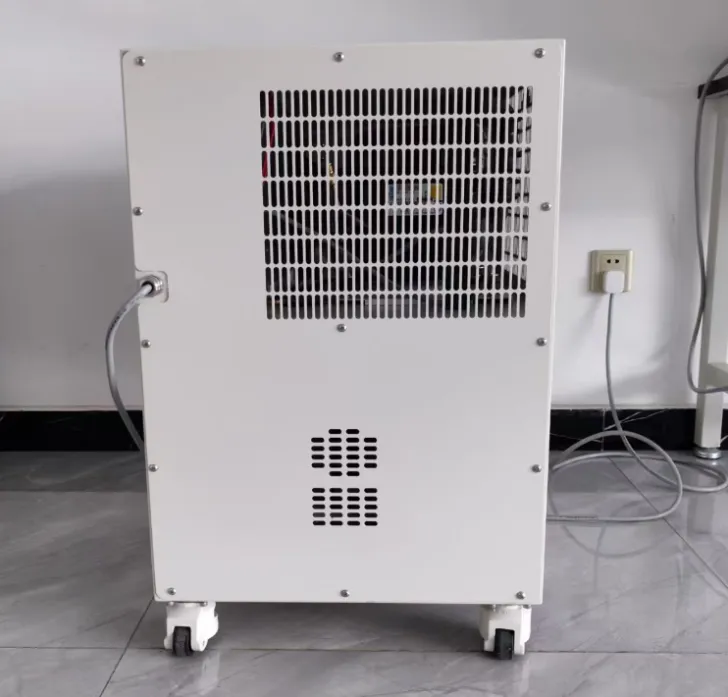

| வெளிப்புற பரிமாணங்கள் (WxDxH) | 500×540×650 மிமீ (12லி) முதல் 640×730×920 மிமீ (36லி) | காற்றோட்டத்திற்காக பக்கங்களில் 30cm இடைவெளி தேவைப்படுகிறது |
| நிகர எடை | 60 கிலோ முதல் 90 கிலோ வரை | பெஞ்ச்டாப் மதிப்பீட்டிற்கு முக்கியமானது. உங்கள் வொர்க் பெஞ்ச் நிலையான சுமை மற்றும் டைனமிக் அதிர்வை ஆதரிக்கும் என்பதை உறுதிப்படுத்தவும். |
| உள்துறை பொருள் | SUS304 துருப்பிடிக்காத எஃகு (பிரஷ்டு / மிரர்) | சீரான வெப்பநிலை விநியோகத்திற்கான துரு எதிர்ப்பு மற்றும் உயர் பிரதிபலிப்பு ஆகியவற்றை வழங்குகிறது. |
இது வெப்பநிலை சோதனை அறையின் மையமாகும். தரவுத்தாளில் உள்ள எண்கள் நிஜ உலக இயற்பியலுடன் சீரமைக்க வேண்டும். "இல்லை-லோட்" எதிராக "ஏற்றப்பட்ட" நிபந்தனைகளுக்கு கவனம் செலுத்துங்கள்.
| அளவுரு | நிலையான விவரக்குறிப்பு | தொழில்நுட்ப நுண்ணறிவு |
| வெப்பநிலை வரம்பு | -40°C முதல் +130°C வரை (விரிவாக்கப்பட்ட விருப்பங்கள்: -20°C முதல் +130°C வரை) | பெரும்பாலான வணிக எலக்ட்ரானிக்ஸ்களுக்கு -40°C போதுமானது. |
| வெப்பநிலை ஏற்ற இறக்கம் | ± 0.5 °C | ஒற்றைக் கட்டுப்பாட்டுப் புள்ளியில் குறுகிய கால நிலைத்தன்மையைக் குறிக்கிறது. நிலையான வெளிப்பாடு சோதனைகளுக்கு அவசியம். |
| வெப்பநிலை சீரான தன்மை | <2.0 °C | வெற்று பணியிடத்தில் 9 புள்ளிகளில் வெப்பநிலை மாறுபாட்டை அளவிடுகிறது. |
நம்பகத்தன்மை பெரும்பாலும் "தங்க முக்கோணத்தால்" தீர்மானிக்கப்படுகிறது: அமுக்கி, கட்டுப்படுத்தி மற்றும் காற்றோட்டம்.
| அளவுரு | நிலையான விவரக்குறிப்பு | தொழில்நுட்ப நுண்ணறிவு |
| குளிரூட்டும் விகிதம் | 1.0 °C / நிமிடம் முதல் 3.0 °C / நிமிடம் (+85°C முதல் -40°C வரை) | சராசரி விகிதம், சுமை இல்லை |
| வெப்ப விகிதம் | 3.0 °C / நிமிடம் முதல் 5.0 °C / நிமிடம் (-40°C முதல் +85°C வரை) | நிக்ரோம் ஹீட்டர்கள் உலர்ந்த, பதிலளிக்கக்கூடிய வெப்பத்தை வழங்குகின்றன. வேகமான விகிதங்கள் உங்கள் DUT இன் இன்சுலேஷனை சோதிக்கின்றன. |
| அமுக்கி | ஹெர்மீடிக் அல்லது ரோட்டரி (பிரெஞ்சு டெகும்சே / கோப்லேண்ட்) | ஆய்வக பயன்பாட்டிற்கு ஹெர்மீடிக் அமைதியானது; தொழில்துறை சுழற்சிகளுக்கு ரோட்டரி மிகவும் நீடித்தது. |
| குளிரூட்டி | R449A, R448A (குறைந்த GWP), R404A | EU F-Gas ஒழுங்குமுறைகள் உயர் GWP வாயுக்களை படிப்படியாக நீக்குகின்றன. உள்ளூர் சுற்றுச்சூழல் சட்டங்களுக்கு இணங்குவதை உறுதிசெய்க. |
| காற்று சுழற்சி | மையவிலக்கு சிரோக்கோ விசிறி | கட்டாய காற்று வெப்பச்சலன புலத்தை உருவாக்குகிறது. |
சைமர்பெஞ்ச்டாப் டெம்பரேச்சர் டெஸ்ட் சேம்பர் யூனிட்கள் எளிமையான தெர்மோஸ்டாட்களில் இருந்து அதிநவீன தரவு கையகப்படுத்தும் தளங்களாக உருவாகியுள்ளன.
கட்டுப்படுத்தி என்பது செயல்பாட்டின் மூளை.
நிரல்படுத்தக்கூடிய கட்டுப்படுத்தி
பெஞ்ச்டாப் வெப்பநிலை சோதனை அறைகள்7" நிரல்படுத்தக்கூடிய LCD தொடுதிரை கட்டுப்படுத்தியைப் பயன்படுத்தவும்.
நிரல் திறன்: 999 மீண்டும் சுழற்சிகளுடன் குறைந்தபட்சம் 120 பிரிவுகள்.
தொடர்பு: நிலையான RS-232, RS-485 மற்றும் ஈதர்நெட் (RJ-45) இணைப்பு.
வரலாற்று தரவு ஏற்றுமதி: USB ஃபிளாஷ் டிரைவ்களுக்கான ஆதரவைப் பதிவிறக்கவும். எக்செல் (.csv அல்லது .xls) க்கு தனியுரிம வடிவமைப்பு இல்லாமல் தரவு நேரடியாக ஏற்றுமதி செய்யப்பட வேண்டும்.
இன்டிபென்டன்ட் ஓவர்-டெம்ப் பாதுகாப்பு: பிரதான கட்டுப்படுத்தி தோல்வியுற்றால், ஹீட்டருக்கு சக்தியைக் குறைக்கும் ஒரு தனி இயந்திர வரம்பு.
குளிர்பதன ஓவர்லோட்: அமுக்கியைப் பாதுகாக்க உயர் அழுத்த சுவிட்சுகள் மற்றும் வெப்ப ரிலேக்கள்.
கேபிள் போர்ட்கள்: பக்கத்திலுள்ள ஒரு நிலையான Φ 50 மிமீ கேபிள் துளை (சிலிகான் பிளக் உடன்) உங்கள் சோதனை மாதிரியுடன் (லைவ் லோட் மானிட்டரிங்) மின்சாரத்தை இணைக்க அனுமதிக்கிறது.
ஆம், நீங்கள் ஆற்றல்மிக்க தயாரிப்புகளை சோதிக்கலாம், ஆனால் நீங்கள் "ஹீட் லோட்" கணக்கில் இருக்க வேண்டும்.
உங்கள் தயாரிப்பு அறைக்குள் இயக்கப்பட்டால், அது வெப்ப வடிவில் ஆற்றலைச் சிதறடிக்கும். இது அறையின் குளிர்பதன அமைப்பிற்கு கூடுதல் "வேலை" சேர்க்கிறது, குறிப்பாக நீங்கள் மிகக் குறைந்த வெப்பநிலையை (எ.கா. -40°C) பராமரிக்க முயற்சித்தால்.
தொழில்முறை அணுகுமுறை இங்கே:
1. சுமையைக் கணக்கிடுங்கள்: சோதனையில் (DUT) உங்கள் சாதனத்தின் வாட்டேஜைத் தீர்மானிக்கவும். ஒவ்வொரு 100 வாட்ஸ் DUT வெப்பத்திற்கும், 1°C வெப்பச் சுமையை கணினியில் சேர்க்க வேண்டும் என்பது ஒரு பொதுவான விதி.
2. Derating Curves: பெரும்பாலான உற்பத்தியாளர்கள் "Live Load Capacity" விளக்கப்படத்தை வழங்குகிறார்கள். எடுத்துக்காட்டாக, +23 ° C இல், ஒரு அறை 1000W ஐக் கையாளலாம், ஆனால் -40 ° C இல், இது 250W ஆக குறைகிறது.
3. இணைப்பு: உங்கள் பவர் லீட்களை DUTக்கு இயக்க, பிரத்யேக பக்க கேபிள் போர்ட்டை (Φ 50mm) எப்போதும் பயன்படுத்தவும். கதவு முத்திரையில் கேபிள்களை ஒருபோதும் பிடுங்க வேண்டாம், ஏனெனில் இது காற்று புகாத நேர்மையை உடைத்து கடுமையான ஐசிங்கை ஏற்படுத்துகிறது.
வெப்பநிலை சீரான விவரக்குறிப்புகள் (எ.கா., ±1.0°C) பொதுவாக "நோ-லோட்" நிலைமைகளின் கீழ் அளவிடப்படுகிறது. நீங்கள் மாதிரிகளை உள்ளே வைத்தவுடன், அவை வெப்பத் தடைகளாக செயல்படுகின்றன. காற்று மாதிரிகளை சூடாக்க அல்லது குளிர்விக்க அவற்றைச் சுற்றி ஓட வேண்டும். நீங்கள் அறையை அதன் மொத்த அளவின் 30-40% க்கும் அதிகமாக நிரப்பினால், மையவிலக்கு விசிறியிலிருந்து காற்றோட்டத்தைத் தடுக்கிறீர்கள்.
தீர்வு: விசிறி உட்கொள்ளலைச் சுற்றி குறைந்தபட்சம் 10cm இடைவெளியை விடவும் (பொதுவாக மேல் அல்லது பின்). செங்குத்து காற்றோட்டத்தை அனுமதிக்க துளையிடப்பட்ட அலமாரிகளைப் பயன்படுத்தவும்.
ஹீட் சிங்க் விளைவு: உங்கள் மாதிரிகள் தடிமனான உலோகத்தால் (அலுமினியம் அல்லது எஃகு) செய்யப்பட்டிருந்தால், அவை அதிக வெப்ப அளவைக் கொண்டுள்ளன. அவை காற்றை விட மெதுவாக வெப்பமடைந்து குளிர்ச்சியடையும், தற்காலிக விலகலை (லேக்) உருவாக்கும். கட்டுப்படுத்தி இதை "ஊறவைக்கும்" (பிடி) நேரத்தில் சரி செய்யும்.
12 மாதங்களுக்கு ஒரு முறையாவது உங்கள் அறையை அளவீடு செய்ய வேண்டும் அல்லது ASTM E220 / ISO 17025 தரநிலைகளைப் பின்பற்ற வேண்டும். நீங்கள் FDA (மருத்துவ சாதனங்கள்), FAA (விமானம்) அல்லது வாகன (IATF 16949) இணக்கத்தை சோதிக்கிறீர்கள் எனில், அளவீடு பேச்சுவார்த்தைக்கு உட்பட்டது அல்ல.
செயல்முறை: ஒரு சான்றளிக்கப்பட்ட தொழில்நுட்ப வல்லுநர், காலியான பணியிடத்தின் குறிப்பிட்ட இடங்களில் (மூலைகள் மற்றும் மையம்) 9 முதல் 15 தெர்மோகப்பிள்களுடன் "டேட்டா லாக்கரை" வைக்கிறார்.
என்ன அளவிடப்படுகிறது: அவை சீரான தன்மை (வெப்பமான மற்றும் குளிரான புள்ளிகளுக்கு இடையிலான வேறுபாடு), ஏற்ற இறக்கம் (காலப்போக்கில் நிலைத்தன்மை) மற்றும் துல்லியம் (வாசிப்பு ஒரு NIST- கண்டறியக்கூடிய தரநிலைக்கு எவ்வளவு நெருக்கமாக உள்ளது) ஆகியவற்றை சோதிக்கிறது.
உட்புறச் சோதனைகள்: ஆண்டுச் சான்றிதழ்களுக்கு இடையே அறை நகர்ந்து செல்லவில்லை என்பதை உறுதிப்படுத்த, கையடக்கக் குறிப்பு ஆய்வு மூலம் ஐஸ் குளியல் (0°C) மற்றும் கொதிக்கும் நீர் (100°C) ஆகியவற்றைப் பயன்படுத்தி தினசரி "இரண்டு-புள்ளி சோதனை" செய்யவும்.
