தயாரிப்பு விளக்கம்

விளக்கம்

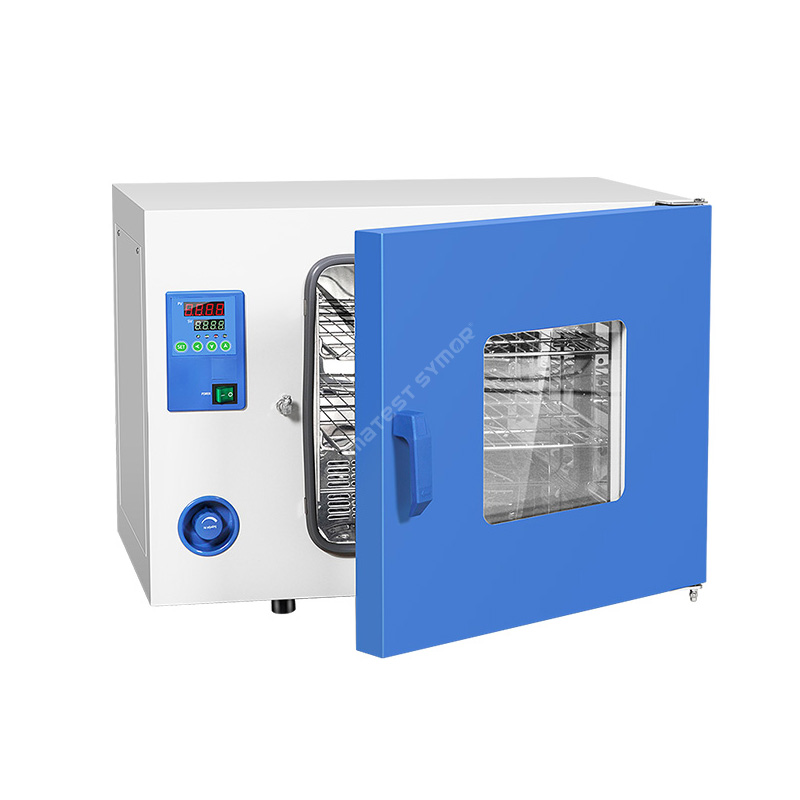

Climatest Symor® PCB உலர்த்தும் அடுப்புகள் பல்வேறு பொருட்களுக்கு இடமளிக்க வெவ்வேறு அளவுகளில் கிடைக்கின்றன, மேலும் உலர்த்தும் செயல்முறை முடிந்ததும் ஆபரேட்டரை எச்சரிக்க டைமர்கள் போன்ற கூடுதல் அம்சங்களையும் அவை உள்ளடக்கியிருக்கலாம். PCB உலர்த்தும் அடுப்பு நவீன மின்னணுவியல் உற்பத்தியில் உகந்த தரக் கட்டுப்பாடு மற்றும் திறமையான உற்பத்திக்கான ஒரு முக்கிய கருவியாகும்.

விவரக்குறிப்பு

மாதிரி	TG-9023A	TG-9030A	TG-9053A	TG-9070A	TG-9123A	TG-9140A	TG-9203A	TG-9240A
திறன்	25லி	35லி	50லி	80லி	105லி	135லி	200லி	225லி
உள்துறை மங்கலானது. (WDH)mm	300300270	340325325	420350350	450400450	550350550	550450550	600550600	600500750
வெளிப்புற மங்கல். (WDH)mm	585480440	625510495	700530515	735585620	835530725	835630730	885730795	890685930
வெப்பநிலை வரம்பு	RT+10°C ~ 200°C
வெப்பநிலை ஏற்ற இறக்கம்	± 1.0°C
வெப்பநிலை தீர்மானம்	0.1°C
வெப்பநிலை சீரான தன்மை	±2.5% (சோதனை புள்ளி@100°C)
அலமாரிகள்	2PCS
டைமிங்	0~ 9999 நிமிடம்
பவர் சப்ளை	AC220V 50HZ
சுற்றுப்புற வெப்பநிலை	+5°C~ 40°C

வேலை கொள்கை

ஒரு PCB உலர்த்தும் அடுப்பு காற்று கட்டாய வெப்பச்சலன அமைப்பை ஏற்றுக்கொள்கிறது, சூடான காற்று அறை முழுவதும் சமமாக விநியோகிக்கப்படுகிறது. அடுப்பு எஸ்எம்டி உற்பத்தி வரிசையில் மின்னணு கூறுகளை சுட வடிவமைக்கப்பட்டுள்ளது.

அடுப்பை இயக்கும்போது, ஒரு வெப்பமூட்டும் உறுப்பு, வெப்பமடையத் தொடங்குகிறது. உறுப்பு வெப்பமடைவதால், அது அடுப்பில் உள்ள காற்றை வெப்பப்படுத்துகிறது. இந்த சூடான காற்று பின்னர் எழுந்து அறை முழுவதும் சுழன்று, உள்ளே வைக்கப்பட்டுள்ள மாதிரிகள் அல்லது மாதிரிகளை உலர்த்துகிறது.

அடுப்பில் விசிறிகள் அல்லது ஊதுகுழல்கள் உள்ளன, அவை காற்றை விரைவாகவும் சீராகவும் சுழற்ற உதவும், வெப்பநிலை கட்டுப்படுத்தி அடுப்புக்குள் வெப்பநிலையைக் கட்டுப்படுத்தவும், அதிக வெப்பத்தைத் தடுக்கவும் பயன்படுத்தப்படுகிறது.

PCB உலர்த்தும் அடுப்பில் ஒரு டைமர் உள்ளது, இது குறிப்பிட்ட மாதிரிகள் அல்லது மாதிரிகளுக்கு தேவையான உலர்த்தும் நேரத்தை அமைக்க பயனரை அனுமதிக்கிறது. செட் நேரம் முடிந்ததும், அடுப்பு தானாகவே அணைக்கப்படும்.

ஒட்டுமொத்தமாக, PCB உலர்த்தும் அடுப்பு என்பது மின்னணு உற்பத்தித் தொழில்களில் மின்னணு கூறுகளை உலர்த்துவதற்கான எளிய ஆனால் பயனுள்ள கருவியாகும்.

கட்டமைப்பு

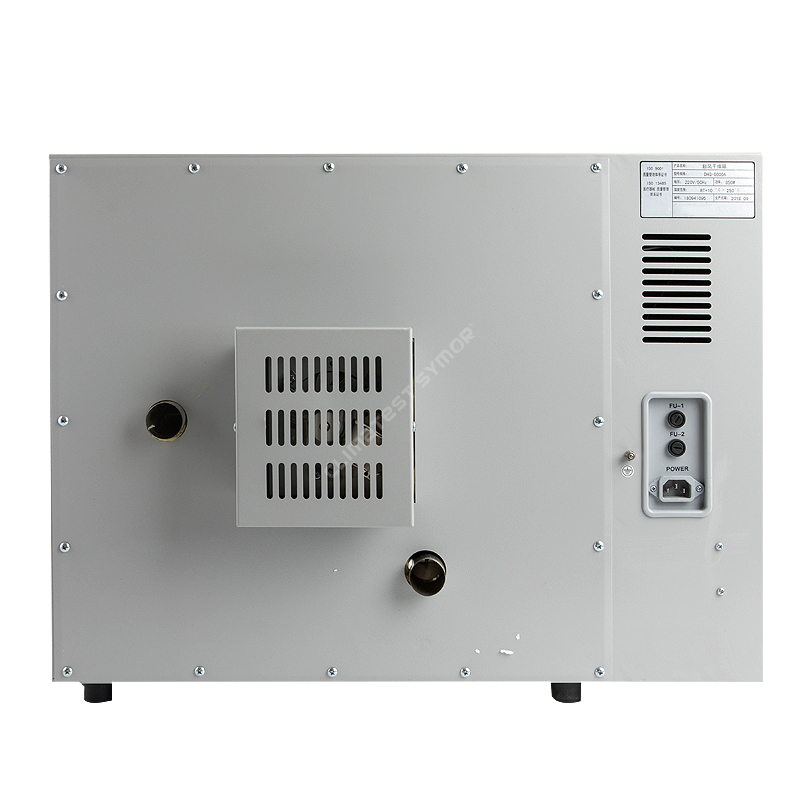

பிசிபி உலர்த்தும் அடுப்பு, பிசிபி பேக்கிங் அடுப்பு என்றும் அழைக்கப்படுகிறது, இது ஒரு வகை அடுப்பு ஆகும், இது அடுப்புக்குள் சூடான காற்றைப் பரப்புவதற்கு ஒரு ஊதுகுழலைப் பயன்படுத்துகிறது. அடுப்பின் அமைப்பு பொதுவாக பின்வரும் பகுதிகளைக் கொண்டுள்ளது:

வெளிப்புற அடுப்பு: சூடான காற்று அடுப்பின் உடல் பொதுவாக நீடித்த மற்றும் எளிதான பராமரிப்புக்காக குளிர் உருட்டப்பட்ட எஃகு தகடுகளால் ஆனது.

உட்புற அடுப்பு: உள் அடுப்பு என்பது மாதிரிகளை வைப்பதற்கான இடமாகும். இது SUS304 துருப்பிடிக்காத எஃகு மூலம் ஆனது, மேலும் இது அறை முழுவதும் சூடான காற்றை சமமாக விநியோகிக்க வடிவமைக்கப்பட்டுள்ளது.

வெப்பமூட்டும் உறுப்பு: அடுப்பில் வெப்பத்தை உருவாக்குவதற்கு வெப்பமூட்டும் உறுப்பு பொறுப்பாகும்.

மின்விசிறி: விசிறி அடுப்பு முழுவதும் வெப்பக் காற்றைச் சுழற்றச் செய்து, வெப்பக் காற்றை சீராகப் பரவச் செய்கிறது.

கண்ட்ரோல் பேனல்: கட்டுப்பாட்டுப் பலகத்தில் வெப்பநிலைக் கட்டுப்படுத்தி உள்ளது, இது வெப்பநிலை, நேரம் மற்றும் பிற அமைப்புகளை சரிசெய்ய உங்களை அனுமதிக்கிறது.

கதவு: கதவு மென்மையான கண்ணாடியால் ஆனது, இது ஒரு கைப்பிடியை எளிதாகக் கவனிக்க உதவுகிறது.

ஒட்டுமொத்தமாக, இந்த அடுப்பில் ஒரு சீரான மற்றும் திறமையான வெப்பத்தை உருவாக்க மேலே உள்ள பாகங்கள் ஒன்றிணைந்து செயல்படுகின்றன.

அம்சம்

PCB உலர்த்தும் அடுப்பின் சில முக்கிய அம்சங்கள் இங்கே:

• சீரான வெப்பமாக்கல்: ஒரு PCB உலர்த்தும் அடுப்பு வெப்பமூட்டும் கூறுகள் மற்றும் மின்விசிறிகளின் அமைப்பைப் பயன்படுத்தி, அச்சிடப்பட்ட சர்க்யூட் போர்டின் மேற்பரப்பிற்கு ஒரே சீரான வெப்பக் காற்றை வழங்குகிறது. இது பலகை உலர்த்தப்படுவதை அல்லது சமமாக குணப்படுத்தப்படுவதை உறுதி செய்கிறது, இது உயர்தர மின்னணு கூறுகளுக்கு முக்கியமானது.

• துல்லியமான வெப்பநிலைக் கட்டுப்பாடு: ஒரு PCB உலர்த்தும் அடுப்பு வெப்பநிலை மற்றும் உலர்த்தும் நேரத்தைத் துல்லியமாகக் கட்டுப்படுத்த டிஜிட்டல் கட்டுப்பாட்டுப் பலகத்தைப் பயன்படுத்துகிறது. உகந்த உலர்த்துதல் அல்லது குணப்படுத்துவதற்கு பலகை சரியான வெப்பநிலை மற்றும் காலத்திற்கு வெளிப்படுவதை இது உறுதி செய்கிறது.

• அனுசரிப்பு அடுக்குகள்: ஒரு PCB உலர்த்தும் அடுப்பில் பொதுவாக வெவ்வேறு அளவுகளில் அச்சிடப்பட்ட சர்க்யூட் போர்டுகளுக்கு இடமளிக்கும் வகையில் சரிசெய்யக்கூடிய அலமாரிகள் உள்ளன. இந்த அம்சம் பலகைகள் சமமான இடைவெளியில் மற்றும் உகந்த உலர்த்தலுக்கு சூடான காற்றுக்கு வெளிப்படுவதை உறுதி செய்கிறது.

• துருப்பிடிக்காத எஃகு கட்டுமானம்: ஒரு PCB உலர்த்தும் அடுப்பு பொதுவாக துருப்பிடிக்காத எஃகு மூலம் உட்புற மேற்பரப்பில் நீடித்துழைப்பு, எளிதான பராமரிப்பு மற்றும் அரிப்பை எதிர்க்கும்.

• பாதுகாப்பு அம்சங்கள்: PCB உலர்த்தும் அடுப்பு பொதுவாக அதிக வெப்பமடைவதிலிருந்து அடுப்பைப் பாதுகாக்க அதிக வெப்பநிலை பாதுகாப்பு போன்ற பாதுகாப்பு நடவடிக்கைகளைக் கொண்டுள்ளது.

விண்ணப்பம்

PCB உலர்த்தும் அடுப்பு பொதுவாக மின்னணு உற்பத்தித் துறையில் பயன்படுத்தப்படுகிறது, மின்னணு கூறுகளை உலர்த்தவும் (பிரிண்டட் சர்க்யூட்ஸ் போர்டுகள்), மற்றும் பூச்சுகள், பசைகள் மற்றும் பிற பொருட்களை குணப்படுத்தவும், SMT துறையில் PCB உலர்த்தும் அடுப்பு எவ்வாறு பயன்படுத்தப்படுகிறது என்பதை இங்கே விளக்குவோம்:

காலநிலை காரணங்களால், நீண்ட கால சேமிப்பு அல்லது முறையற்ற சேமிப்பு காரணமாக, SMD தொகுப்பு ஈரமாகலாம், ரீஃப்ளோ சாலிடரிங் வெப்பமாக்கல் காரணமாக பேக்கேஜின் உள்ளே உள்ள ஈரப்பதம் ஆவியாகி விரிவடையும், இது வயரிங் துண்டிப்பு அல்லது நம்பகத்தன்மை குறைதல் போன்ற சேதங்களை ஏற்படுத்தலாம், இது அழைக்கப்படுகிறது "பாப்கார்ன்" நிகழ்வு.

J-STD-033 தரநிலையில், SMD பேக்கேஜ்களை 125 டிகிரி செல்சியஸ் வெப்பநிலையில் சுடலாம் என்று பரிந்துரைக்கிறது. உலர்த்தும் அடுப்பு உகந்த தேர்வாகும், இது 50 டிகிரி செல்சியஸ் முதல் 125 டிகிரி செல்சியஸ் வரை வெவ்வேறு வெப்பநிலை பேக்கிங் வழங்குகிறது, மேலும் எம்எஸ்டி பேக்கேஜ்களில் இருந்து ஈரப்பதத்தை திறம்பட வெளியேற்றுகிறது, இது உற்பத்தித் திறனை மேம்படுத்த உற்பத்தியாளர்களுக்கு பெரிதும் உதவுகிறது மற்றும் தரமற்ற பொருட்கள் திரும்பப் பெறுவதைத் தவிர்க்கிறது. தரம்.

PCB உலர்த்தும் அடுப்பு அதிக வெப்பமடைவதற்கு என்ன காரணம்?

அடுப்பு அதிக வெப்பமடைவதற்கு பல காரணங்கள் உள்ளன:

•செயல்படாத தெர்மோஸ்டாட்: அடுப்பு வெப்பநிலையை ஒழுங்குபடுத்துவதற்கு தெர்மோஸ்டாட் பொறுப்பாகும். அது பழுதடைந்தால், அது வெப்பநிலையைத் துல்லியமாகப் படிக்காமல் போகலாம், இதன் விளைவாக அடுப்பு நிர்ணயிக்கப்பட்ட வெப்பநிலையைத் தாண்டி வெப்பமடையும்.

•உடைந்த வெப்பமூட்டும் உறுப்பு: வெப்பமூட்டும் உறுப்பு சமையல் அல்லது பேக்கிங்கிற்கு தேவையான வெப்பத்தை வழங்குகிறது. அது உடைந்தால், அடுப்பை அணைத்தாலும் அது தொடர்ந்து வெப்பத்தை உருவாக்கலாம், இதனால் அது அதிக வெப்பமடையும்.

•தடுக்கப்பட்ட காற்று துவாரங்கள்: அடுப்பில் சரியான காற்று சுழற்சிக்கு காற்று துவாரங்கள் அவசியம். அவை தடுக்கப்பட்டால், வெப்பம் உள்ளே இருக்கும், இதனால் அடுப்பு அதிக வெப்பமடையும்.

•சேதமடைந்த கதவு கேஸ்கெட்: கதவு கேஸ்கெட் அடுப்புக் கதவை இறுக்கமாக அடைத்து, வெப்பம் வெளியேறுவதைத் தடுக்கிறது. அது சேதமடைந்தால், வெப்பம் வெளியேறலாம், இதனால் அடுப்பு அதிக வெப்பமடையும்.

ஒட்டுமொத்தமாக, உங்கள் அடுப்பை தவறாமல் பராமரிப்பது மற்றும் அதிக வெப்பமடைவதைத் தடுக்கவும், பாதுகாப்பான செயல்பாட்டை உறுதிப்படுத்தவும் ஏதேனும் சிக்கல்கள் எழுந்தவுடன் அவற்றைத் தீர்ப்பது முக்கியம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: PCB உலர்த்தும் அடுப்பை எவ்வாறு சுத்தம் செய்வது?

ப: சூடான காற்றில் உலர்த்தும் அடுப்பை சுத்தம் செய்வது, அடுப்பை உருவாக்கப் பயன்படுத்தப்படும் பொருட்களின் வகையைப் பொறுத்தது. லேசான துப்புரவு முகவர்கள் அல்லது சோப்பு தண்ணீரைப் பயன்படுத்தி அடுப்பின் உட்புறத்தை நீங்கள் சுத்தம் செய்யலாம், மேலும் ரேக்குகள் மற்றும் தட்டுகளை பாத்திரங்கழுவி கழுவலாம். அடுப்பை அதன் செயல்திறனை பராமரிக்க தொடர்ந்து சுத்தம் செய்வது அவசியம்.

கே: PCB உலர்த்தும் அடுப்பு எவ்வாறு வேலை செய்கிறது?

A: PCB உலர்த்தும் அடுப்பு அடுப்புக்குள் வைக்கப்பட்டுள்ள பொருட்களிலிருந்து ஈரப்பதத்தை அகற்ற சூடான காற்றைச் சுற்றுவதன் மூலம் செயல்படுகிறது. அடுப்பில் உள்ள ஒரு விசிறி வெப்பமூட்டும் உறுப்பு மீது காற்றை வீசுகிறது, இது காற்றை வெப்பப்படுத்துகிறது. சூடான காற்று அடுப்பின் உட்புறத்தைச் சுற்றிச் சுற்றி, உள்ளே இருக்கும் பொருட்களிலிருந்து ஈரப்பதத்தை நீக்குகிறது.

கே: PCB உலர்த்தும் அடுப்பை எவ்வாறு பராமரிப்பது?

A: PCB உலர்த்தும் அடுப்பைப் பராமரிக்கவும், வழக்கமான ஆய்வுகளைச் செய்து, தேய்ந்து போன பாகங்களைச் சரிபார்த்து மாற்றவும், வழக்கமான சுத்தம் செய்யவும். அடுப்பு வேலை செய்யும் நிலையில் இருப்பதை உறுதிசெய்ய வழக்கமான பராமரிப்பு மற்றும் சோதனைகளை திட்டமிட பரிந்துரைக்கப்படுகிறது.
