PCB சேமிப்பு அலமாரியானது மின்னணு உற்பத்திக்கான மிகக் குறைந்த ஈரப்பதம் சேமிப்பக சூழலை வழங்குகிறது, இது ஈரப்பதம் உணர்திறன் கூறுகள் மற்றும் அச்சிடப்பட்ட சர்க்யூட் போர்டுகள் (PCB), தட்டுகள், நானோ இழைகள், கேசட்டுகள், ஆப்டிகல் ஃபைபர்கள், ஒருங்கிணைந்த சுற்றுகள், ஆய்வக மாதிரிகள் உள்ளிட்ட பொருட்களைக் கையாள வடிவமைக்கப்பட்டுள்ளது.
மாடல்: TDA320F
கொள்ளளவு: 320L
ஈரப்பதம்: 20% -60% RH அனுசரிப்பு
மீட்பு நேரம்: அதிகபட்சம். 30 நிமிடம் திறந்த கதவு 30 வினாடிகள் கழித்து மூடப்பட்டது. (சுற்றுப்புறம் 25â 60%RH)
அலமாரிகள்: 3pcs, உயரம் அனுசரிப்பு
நிறம்: அடர் நீலம், ESD பாதுகாப்பானது
உட்புற பரிமாணம்: W898*D422*H848 மிமீ
வெளிப்புற பரிமாணம்: W900*D450*H1010 மிமீ
விளக்கம்
காலநிலை சைமர்® PCB சேமிப்பு அலமாரி என்பது ஈரப்பதம் கட்டுப்படுத்தப்பட்ட உலர்த்துதல் மற்றும் மின்னணு உற்பத்திக்கான சேமிப்பு பெட்டிகள் ஆகும், இது துல்லியமான ஈரப்பதம் கட்டுப்பாட்டை வேகமாக ஈரப்பதமாக்குகிறது, பல்வேறு ஈரப்பதம் உணர்திறன் சாதனங்களின் குறைந்த ஈரப்பதம் சேமிப்புக்காக, உலர் அலமாரி ESD பாதுகாப்பான உலர்த்தும் சேமிப்பகத்திற்கு மட்டுமல்ல, விரைவான ஈரப்பதத்திற்கும் பயன்படுத்தப்படுகிறது. அகற்றுதல் மற்றும் தூசி ஆதாரம்.
விவரக்குறிப்பு
F உடன் பயன்முறை#: ESD செயல்பாடு, அடர் நீல நிறம்.
F இல்லாமல் பயன்முறை#: ESD செயல்பாடு இல்லை, வெள்ளை நிறத்தில் இல்லை
|
மாதிரி |
திறன் |
உட்புற அளவு (W×D×H,mm) |
வெளிப்புற அளவு (W×D×H,mm) |
சராசரி சக்தி (W) |
மொத்த எடை (கிலோ) |
அதிகபட்சம். சுமை/அலமாரி (கிலோ) |
|
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDA160 |
160லி |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA160F |
160லி |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDA240 |
240லி |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA240F |
240லி |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDA320 |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA320F |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDA435 |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA435F |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDA540 |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA540F |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDA718 |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA718F |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDA870 |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA870F |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
அம்சம்
·சுவிட்சர்லாந்தின் அசல் இறக்குமதி செய்யப்பட்ட ஈரப்பதம் மற்றும் வெப்பநிலை சென்சார் ஏற்றுக்கொள்கிறது.
-இது பயன்பாட்டில் அதிக துல்லியத்தை உறுதி செய்கிறது, மேலும், PCB சேமிப்பக அமைச்சரவை நினைவக செயல்பாட்டைக் கொண்டுள்ளது, மின்சாரம் தடைபட்ட பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
· 1.2 மிமீ தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு மூலம் தயாரிக்கப்பட்டது, USA DuPont எதிர்ப்பு நிலையான தூள் தெளித்தல்.
திடமான அமைப்பு, சிறந்த சுமை தாங்குதல், 18 தூள் தெளித்தல் செயல்முறைகளுடன் மேற்பரப்பு சிகிச்சை, நிலையான எதிர்ப்பு மதிப்பு 10 ஐ சந்திக்கிறது6 -108Ω.
· அதிக ஈரப்பதம் அலாரம் + கதவு திறந்த அலாரம் மற்றும் தரவு பதிவு அமைப்பு ஆகியவற்றைக் கொண்டுள்ளது.
உட்புற ஈரப்பதம் அமைப்பு மதிப்பை மீறியதும், அல்லது கதவு திறந்திருந்தால், ஆபரேட்டருக்கு நினைவூட்ட, ஒலி மற்றும் ஒளியுடன் உடனடியாக எச்சரிக்கை செய்யும்.
+15 ஆண்டுகள் திட்டமிடப்பட்ட ஆயுட்காலம் கொண்ட சக்திவாய்ந்த உலர் தொகுதி.
- PCB சேமிப்பக கேபினட் பல நுண்துளை மூலக்கூறு சல்லடையை டெசிகாண்டாக ஏற்றுக்கொள்கிறது, அது தானாகவே மீண்டும் உருவாக்கப்படும், நுகர்பொருட்கள் மற்றும் மாற்றீடு தேவையில்லை.
· சிறந்த காற்று இறுக்க செயல்திறன்

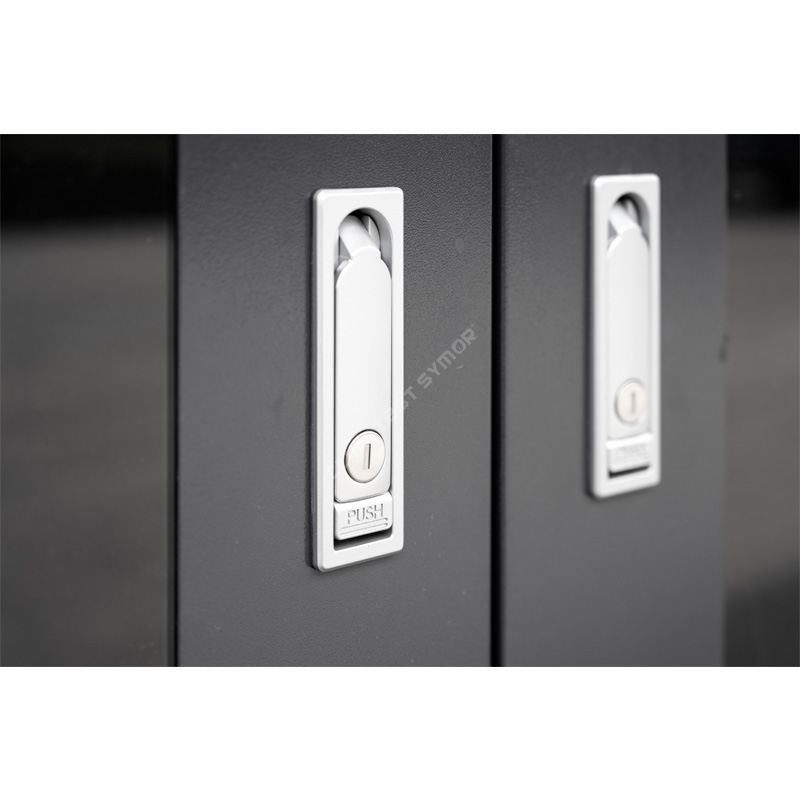

ஈரப்பதம் ஊடுருவுவதற்கான சாத்தியக்கூறுகளைக் குறைக்க முழு உலர் அமைச்சரவையும் அழுத்தப்பட்ட பூட்டை ஏற்றுக்கொள்கிறது.
40â PCB சேமிப்பு அமைச்சரவை என்றால் என்ன?
காலநிலை சைமர்® PCB சேமிப்பக கேபினட் 20%RH-60%RH க்குள் ஈரப்பதத்தைக் கட்டுப்படுத்தப் பயன்படுகிறது, இந்த வரம்பில் உள்ள எந்த ஈரப்பதம் புள்ளியையும் சுதந்திரமாக அமைக்கலாம், PCB சேமிப்பக கேபினட் தன்னியக்க ஈரப்பதமூட்டும் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது.
உலர் அலகு ஒரு மின்னணு உலர் அமைச்சரவை இதயம், உலர் காற்று அமைச்சரவை, இது செயற்கை உலர்த்தி மூலம் தயாரிக்கப்படுகிறது, இது தானாக உருவாக்கப்படும், மற்றும் பராமரிப்பு இலவசம், இந்த செயற்கை உலர் ஆயுட்காலம் + 15 ஆண்டுகள், மாற்று தேவையில்லை, குளிரூட்டும் சொட்டுகள் இல்லை, உலர்த்தி பைகள் இல்லை, நைட்ரஜன் தேவையில்லை, முழு ஈரப்பதமாக்குதல் செயல்முறை அமைதியாகவும் சுற்றுச்சூழலுக்கும் பொருந்தும்.
உலர் அலகு சமீபத்திய செயற்கை உலர்த்தி மற்றும் வடிவ நினைவக அலாய் உள்ளே பயன்படுத்துகிறது, மின்சாரம் செயலிழந்த பிறகும், செயற்கை உலர்த்தி இன்னும் ஈரப்பதத்தை உறிஞ்சிக்கொண்டே இருக்கிறது, உட்புற ஈரப்பதம் 24 மணி நேரத்திற்குள் 10% RH ஐ விட அதிகமாக உயரக்கூடாது.
மின்னணுவியலுக்கான உலர் அலமாரியானது சுவிட்சர்லாந்து இறக்குமதி செய்யப்பட்ட RH மற்றும் வெப்பநிலை உணரியின் உயர் துல்லியத்தை ஏற்றுக்கொள்கிறது, சென்சார் தானாகவே 2% துல்லியத்துடன் செயற்கை டெசிகான்ட்டின் புத்துணர்ச்சி மற்றும் மறுசுழற்சியை கட்டுப்படுத்துகிறது.
SMT செயல்பாட்டில் PCB சேமிப்பு அமைச்சரவை ஏன் அவசியம்?
PCB சேமிப்பக கேபினட் பயன்பாடு அதிகரித்து வருவதால், எலக்ட்ரானிக் உற்பத்தி மற்றும் அசெம்பிளி துறையில் எலக்ட்ரானிக் கூறுகளின் ஈரப்பதம் கட்டுப்படுத்தப்பட்ட சேமிப்பகம் இன்றியமையாததாகிறது. எலக்ட்ரானிக் கூறுகள் ஈரப்பதம் உணர்திறன் நிலை (MSL) உடன் முன்னாள் தொழிற்சாலைக்கு முன் குறிக்கப்பட்டுள்ளது, IPC தரநிலை ஈரப்பதம் தேவையை குறிப்பிடுகிறது. தொடர்புடைய MSL இன் கீழ் உள்ள ஒருங்கிணைக்கப்பட்ட சுற்றுகள், தற்போது, தரநிலையில் இரண்டு முக்கிய பரிந்துரைகள் உள்ளன, அவை <5%RH மற்றும் ><10%RH சேமிப்பு உலர் சேமிப்பு அலமாரியில் அல்லது உலர் பெட்டியில்." திறக்கப்படாத MSD க்கு வெளிப்பாடு நேரம் 72 மணிநேரத்திற்கு மேல் இல்லை, குறிப்பிட்ட ஈரப்பதத்தின் கீழ் (10% RH அல்லது 5% RHக்குக் கீழே) 5 முறை அல்லது 10 மடங்கு அதிகமாக PCB சேமிப்புக் கேபினட்டில் சேமிக்கலாம், தரையின் ஆயுளை மீட்டெடுக்கலாம். â
|
சாதாரண சேமிப்பு |
மறுசுழற்சி செயல்முறை |
||
|
|
|
|
|
|
சுற்றுப்புறத்தில் உள்ள ஈரப்பதம் பொதிகளுக்குள் ஊடுருவுகிறது. |
வெப்பத்தின் போது, நீராவி அழுத்தம் அதிகரிக்கிறது, இது இறக்கும் மற்றும் பிசின் பிரிக்கிறது. |
நீர் நீராவி வெப்பத்தின் கீழ் விரிவடைந்து, பொதிகளை வீசுகிறது. |
நீர் நீராவி தொகுப்புகளை உடைக்கிறது, இது மைக்ரோ-கிராக்கிங்கை ஏற்படுத்துகிறது. |
20%-60%RH தொடர் ஈரப்பதமாக்கும் வேகம்:
(சுற்றுப்புறம் 25 டிகிரி C, ஈரப்பதம் 60%RH)
மின்னணு உலர் அமைச்சரவைக்கும் நைட்ரஜன் அமைச்சரவைக்கும் உள்ள வேறுபாடு:
1. நைட்ரஜன் அலமாரியில் நைட்ரஜன் வாயு நிரப்பப்பட்டு, கேபினட்டிற்குள் இருக்கும் ஆக்ஸிஜனை வெளியேற்றி, ஒரு மந்த வாயு பாதுகாப்பு சூழலை உருவாக்க, இதன் மூலம் செதில்கள், ஐசி சில்லுகள் மற்றும் எல்இடி சில்லுகள் ஆக்ஸிஜனேற்றப்படுவதைத் தடுக்கலாம். நைட்ரஜன் அலமாரியானது குறைந்த ஈரப்பதம் மற்றும் ஆக்சிஜனேற்ற எதிர்ப்பு சேமிப்பகத்தை சந்திக்க நைட்ரஜன் சுத்திகரிப்பு, நைட்ரஜன் தூய்மை> 99%, நைட்ரஜன் அலமாரி பொதுவாக மைக்ரோ எலக்ட்ரானிக்ஸ், செமிகண்டக்டர் தொழில்களில் பயன்படுத்தப்படுகிறது எலக்ட்ரானிக் உலர் அலமாரியானது தானியங்கு உலர் அமைச்சரவை, ஈரப்பதத்தை உறிஞ்சக்கூடிய உலர் சேமிப்பு அலமாரி ஆகும். மற்றும் வெளியில் வெளியேற்றம், குறைந்த ஈரப்பதம் சேமிப்பு சூழலை உருவாக்க, அது ஈரப்பதத்தை கட்டுப்படுத்தும் திறனைக் கொண்டுள்ளது. அடிப்படையில் ஈரப்பதம்-தடுப்பு பேக்கேஜிங், ஆக்சிஜனேற்றம் ஏற்படுவது கடினம். எலக்ட்ரானிக் உலர் அமைச்சரவை ஈரப்பதத்தை மட்டுமே கட்டுப்படுத்த முடியும், ஆக்ஸிஜனேற்ற எதிர்ப்பு செயல்பாடு இல்லை, ஆக்ஸிஜன் உள்ளடக்கம் கிட்டத்தட்ட ஆம்பியன் போலவே இருக்கும். டி சூழல்.
PCB சேமிப்பு அமைச்சரவையின் சிறப்பியல்புகள்
சுயாதீன மட்டு வடிவமைப்பு: இந்த PCB சேமிப்பக கேபினட் காப்புரிமை பெற்ற மட்டு வடிவமைப்பு, வெப்பநிலை மற்றும் ஈரப்பதம் காட்சி, கட்டுப்பாட்டு அமைப்பு, வெப்பமூட்டும் தொகுதி, உலர் தொகுதிகள் ஆகியவற்றை விரைவாக மாற்றலாம், பராமரிப்பு எளிதானது, இது பராமரிப்பு செயல்திறனை கணிசமாக மேம்படுத்துகிறது.
சுற்றுச்சூழல் வடிவமைப்பு: முழு PCB சேமிப்பு அமைச்சரவை சுற்றுச்சூழலை மாசுபடுத்தும் கழிவுகளை உற்பத்தி செய்யாது. இந்த மாதிரி நீண்ட கால பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது, இயந்திர உடலின் முக்கிய அமைப்பு முழுமையானதாகவும், அழிவில்லாததாகவும் இருந்தால், தவறான தொகுதியை அவ்வப்போது சரிபார்த்து மாற்றினால் மட்டுமே, அது எப்போதும் பயன்படுத்தப்படலாம், இது சமீபத்திய பச்சை வடிவமைப்பு ஆகும். சுற்றுச்சூழல் பாதுகாப்புக்கு.
எளிதான செயல்பாடு: சிக்கலான அமைப்புகள் எதுவும் இல்லை, மேலும் பணியாளர்களுக்கு பயிற்சி தேவையில்லை, இயந்திரத்திற்கு செருகுநிரல் மட்டுமே தேவை, அது தானாகவே முழுமையாக இயங்க முடியும். இது ஒரு திறமையான தொழில்துறை தர PCB சேமிப்பு அமைச்சரவை ஆகும். இது உங்கள் பணியாளர் பயிற்சி செலவை சேமிப்பது மட்டுமல்லாமல், தொழிற்சாலையின் உற்பத்தி திறனை பெரிதும் மேம்படுத்துகிறது.

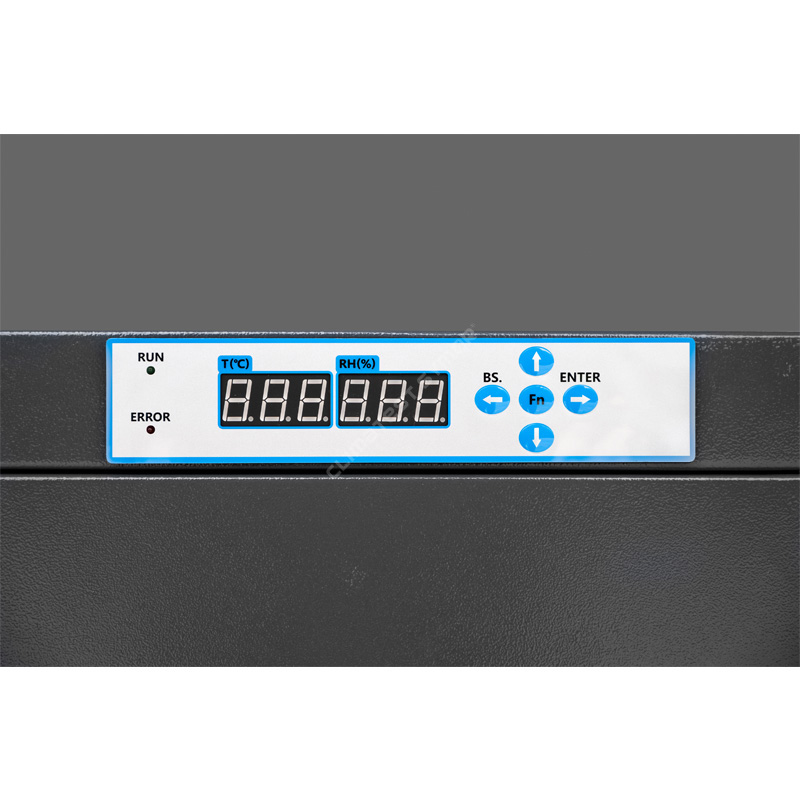

அளவுத்திருத்த நினைவூட்டல்: சென்சார்களின் சறுக்கல் PCB சேமிப்பக கேபினட் துல்லியத்தை பாதிக்கிறது. ISO ஒழுங்குமுறைக்கு இணங்க, அளவுத்திருத்த காலாவதி நினைவூட்டல் செயல்பாடு இந்த மாதிரியில் வழங்கப்படுகிறது. முன் அமைக்கப்பட்ட நாட்களில் சென்சார் இயங்கும் போது, கன்ட்ரோலரில் உள்ள தசம புள்ளியானது பயனருக்கு நினைவூட்டும் வகையில் ஒளிரும், இந்த செயல்பாடு மனித சக்தியை திறம்பட சேமிக்கிறது.
PCB சேமிப்பக கேபினட் பற்றிய கூடுதல் விவரங்களுக்கு, www.climatestsymor.com என்ற எங்கள் இணையதளத்தைப் பார்வையிடவும் அல்லது sales@climatestsymor.com க்கு நேரடியாக மின்னஞ்சல்களை அனுப்பவும், நாங்கள் உங்களை விரைவான நேரத்தில் திரும்பப் பெறுவோம், சாத்தியமான ஒத்துழைப்புக்கு வரவேற்கிறோம்.
