Climatest Symor® மின்னணு உற்பத்தித் தொழிலுக்கான PCB சேமிப்பக உலர் பெட்டிகளை உற்பத்தி செய்கிறது, நிறுவனம் வெப்பநிலை மற்றும் ஈரப்பதத்தைக் கட்டுப்படுத்தும் நுட்பத்தில் கவனம் செலுத்துகிறது, எங்கள் PCB சேமிப்பு உலர் பெட்டிகள் JEDEC-STD-033 தரநிலையைப் பின்பற்றுகின்றன, விலை மற்றும் செயல்திறன் இரண்டும் போட்டித்தன்மை வாய்ந்தவை.
மாதிரி: TDU540BFD
கொள்ளளவு: 540L
ஈரப்பதம்:<3%RH Automatic
மீட்பு நேரம்: அதிகபட்சம். 30 நிமிடம் திறந்த கதவு 30 வினாடிகள் கழித்து மூடப்பட்டது. (சுற்றுப்புறம் 25â 60%RH)
அலமாரிகள்: 3 பிசிக்கள்
நிறம்: அடர் நீலம், ESD பாதுகாப்பானது
உட்புற பரிமாணம்: W596*D682*H1298 மிமீ
வெளிப்புற பரிமாணம்: W598*D710*H1465 மிமீ
விளக்கம்
PCB சேமிப்பக உலர் பெட்டிகள் எலக்ட்ரானிக் கூறுகளைச் சேமிக்கப் பயன்படுத்தப்படுகின்றன, மிகக் குறைந்த ஈரப்பதம் உள்ள சூழலில், ஈரப்பதம் <3% RH தானியங்கி, அதிவேக ஈரப்பதம் நீக்கும் வேகம், Climatest Symor® PCB சேமிப்பு உலர் அலமாரிகள் CE அங்கீகரிக்கப்பட்டுள்ளன, உத்தரவாதமானது வாழ்நாள் முழுவதும் இலவச ஆதரவுடன் இரண்டு ஆண்டுகள் ஆகும். PCB சேமிப்பு உலர் அலமாரிகள் மிகவும் மேம்பட்ட ஈரப்பதத்தைக் கட்டுப்படுத்தும் நுட்பத்தைப் பின்பற்றுகின்றன, சமீபத்திய வடிவமைப்புடன், இயந்திரம் இயக்க மற்றும் பராமரிக்க எளிதானது, நிறுவல் தேவையில்லை, செருகவும் மற்றும் விளையாடு.
விவரக்குறிப்பு
F உடன் பயன்முறை#: ESD செயல்பாடு, அடர் நீல நிறம். F இல்லாமல் பயன்முறை#: ESD செயல்பாடு இல்லை, வெள்ளை நிறத்தில் இல்லை
மாதிரி |
திறன் |
உட்புற அளவு (W×D×H,mm) |
வெளிப்புற அளவு (W×D×H,mm) |
சராசரி சக்தி (W) |
மொத்த எடை (கிலோ) |
அதிகபட்சம். சுமை/அலமாரி (கிலோ) |
TDU320BD |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320லி |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435லி |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540லி |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718லி |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870லி |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
அம்சம்
·சுவிட்சர்லாந்தின் அசல் இறக்குமதி செய்யப்பட்ட ஈரப்பதம் மற்றும் வெப்பநிலை சென்சார் ஏற்றுக்கொள்கிறது.
-இது பயன்பாட்டில் அதிக துல்லியத்தை உறுதி செய்கிறது, Climatest Symor® PCB சேமிப்பக உலர் பெட்டிகள் நினைவக செயல்பாட்டைக் கொண்டுள்ளன, மின்சாரம் செயலிழந்த பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
USA DuPont ESD ஓவியத்துடன் 1.2mm தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு மூலம் உருவாக்கப்பட்டது.
- வலுவூட்டப்பட்ட கட்டமைப்பு வடிவமைப்பு, சிறந்த சுமை தாங்குதல், 18 ஓவிய செயல்முறைகளுடன் மேற்பரப்பு சிகிச்சை, நிலையான எதிர்ப்பு மதிப்பு 10 ஐ சந்திக்கிறது6 -108Ω, வலுவான அரிப்பு எதிர்ப்புடன்.
· 3.2மிமீ அதிக செறிவு கொண்ட கண்ணாடி ஜன்னல் சிறந்த கவனிப்புக்கு.

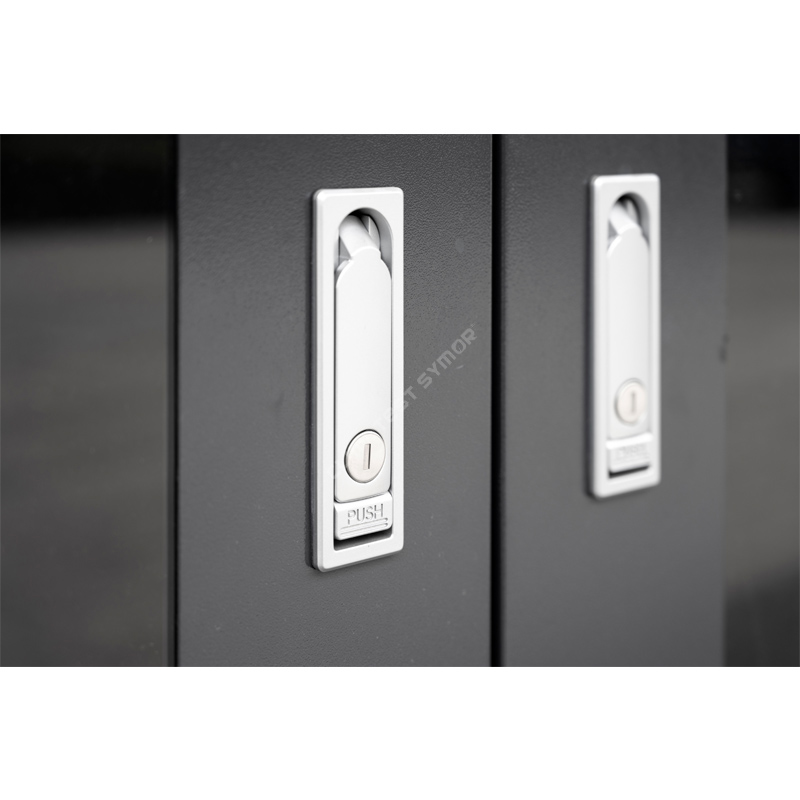

- பிளாட் பிரஸ் ஜிங்க் அலாய் லாக், சரியான காற்று இறுக்கம் மற்றும் திருட்டு எதிர்ப்பு செயல்பாடு, இந்த PCB சேமிப்பு உலர் பெட்டிகள் சீல் செயல்திறன் சிறப்பாக உள்ளது.
· நினைவக செயல்பாட்டுடன், மின் செயலிழப்புக்குப் பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
-PCB சேமிப்பக உலர் பெட்டிகள் பவர் ஆஃப் செய்யப்பட்ட பிறகு தானாகவே கடைசி செட்டிங் மதிப்பை மனப்பாடம் செய்ய முடியும், மீண்டும் அமைக்க தேவையில்லை.
+15 ஆண்டுகள் திட்டமிடப்பட்ட ஆயுட்காலம் கொண்ட சக்திவாய்ந்த உலர் அலகு.
- PCB சேமிப்பு உலர் அலமாரிகள் 4A மூலக்கூறு சல்லடை உலர் அலகு, மிகவும் மேம்பட்ட நுட்பத்தை ஏற்றுக்கொள்கின்றன, இது தானாகவே மீண்டும் உருவாக்கப்படும், மாற்றீடு தேவையில்லை.
யூனிவர்சல் காஸ்டர்கள் கீழே நிறுவப்பட்டுள்ளன, ESD பாதுகாப்பானது.
- வலுவூட்டப்பட்ட PU ஆமணக்குகள் PCB சேமிப்பு உலர் பெட்டிகளின் கீழே நிறுவப்பட்டுள்ளன, எளிதாக நகர்த்துவதற்கும் நிறுத்துவதற்கும் பிரேக்குகளுடன் முன் இரண்டு.
க்ளைமேட்டஸ்ட் சைமரின் பயன்பாடு என்ன® PCB சேமிப்பு உலர் பெட்டிகள், குறைந்த ஈரப்பதம் உலர் பெட்டிகள், ESD உலர் பெட்டிகள்?
காலநிலை சைமர்® PCB சேமிப்பு உலர் அலமாரிகள், குறைந்த ஈரப்பதம் உலர் பெட்டிகள், ESD உலர் அலமாரிகள் மிகவும் சிக்கனமான மாதிரிகள், மற்றும் குறைந்த ஈரப்பதம் சூழலை திறம்பட பராமரிக்க சமீபத்திய தொழில்நுட்பத்தை பின்பற்ற, அலமாரிகள் குறிப்பாக SMT பாகங்கள், மேற்பரப்பு ஏற்ற சாதனங்கள், PCB/PCBA, IC சேமிக்க வடிவமைக்கப்பட்டுள்ளது. பேக்கேஜ்கள், ஆப்டிகல் லென்ஸ், ஆப்டிகல் ஃபைபர்கள், இதன் மூலம் ஈரப்பதம் கட்டுப்பாடு, பூஞ்சை காளான் தடுப்பு, ஆக்சிஜனேற்றம், துரு, ஈரப்பதம் உறிஞ்சுதல் நோக்கங்களை கண்டறிய.

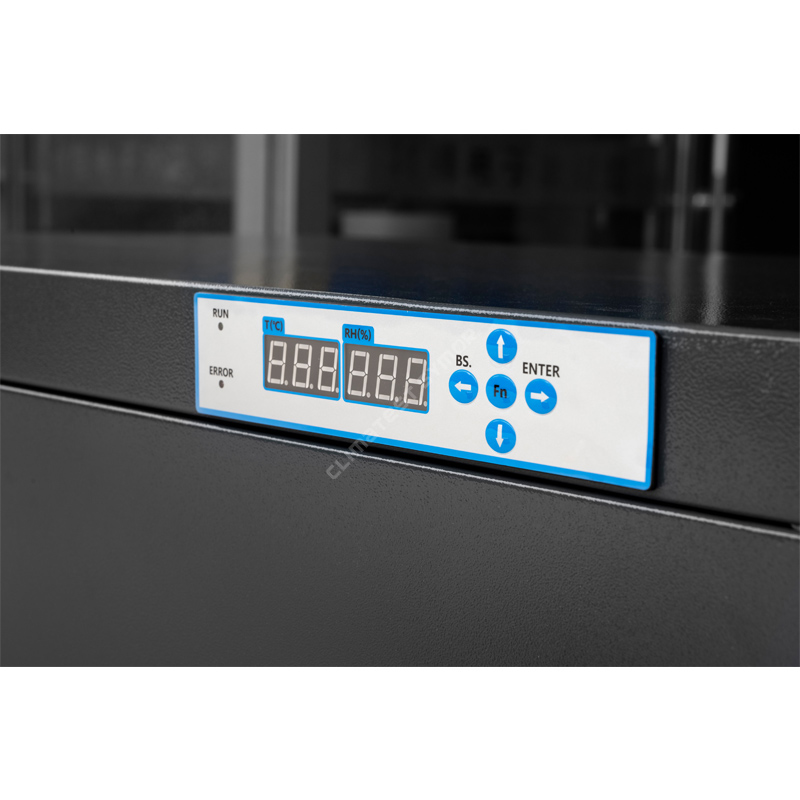

காலநிலை சைமர்® PCB சேமிப்பக உலர் பெட்டிகள் JEDEC-STD-033 தரநிலைக்கு இணங்கக் கட்டப்பட்டுள்ளன, குறைந்த ஈரப்பதம் கொண்ட உலர் அலமாரிகள் வாடிக்கையாளர்களின் தேர்வுக்காக வெவ்வேறு அளவுகளில் கிடைக்கின்றன, உயரத்தை சரிசெய்யக்கூடிய அலமாரிகள், பிரேக்குகளுடன் கூடிய சக்கரங்கள், அறிவார்ந்த LED கட்டுப்படுத்தி மற்றும் ISO ஒழுங்குபடுத்தப்பட்ட அளவுத்திருத்த நினைவூட்டல் , எங்களின் அனைத்து ESD உலர் அலமாரிகளும் ஆன்டி-ஸ்டாடிக் மற்றும் சீல் செய்யும் செயல்திறன் சிறப்பாக உள்ளது.
SMT ரிஃப்ளோவின் போது, பட்டறை சுற்றுப்புற ஈரப்பதம் அதிகமாக இருந்தால், BGA (பால் கட்டம் அணிகள்) மற்றும் ஃபைன்-பிட்ச் சாதனங்கள் போன்ற எலக்ட்ரானிக் கூறுகளுக்குள் ஈரப்பதம் ஊடுருவி, உள்ளே ஊடுருவிய ஈரப்பதம் விரிவடைகிறது, இது மைக்ரோ-கிராக்கிங்கை ஏற்படுத்துகிறது, சேதம் கண்ணுக்கு தெரியாதது. , ஆனால் சில சந்தர்ப்பங்களில், விரிசல்கள் கூறுகளின் மேற்பரப்பில் விரிவடையும், வெளிப்படையான சூழ்நிலையானது பாப்கார்ன் என்றும் அழைக்கப்படும் கூறுகளின் வீக்கம் மற்றும் சரிவு ஆகும், இது அசெம்பிளியின் பராமரிப்பு மற்றும் கழிவுகளை கூட ஏற்படுத்தும். இது மிகவும் முக்கியமானது. கண்ணுக்கு தெரியாத, சாத்தியமான சிக்கல்கள் சந்தையில் இணைக்கப்பட்டுள்ளன.
ஈரப்பதத்தின் தீங்கு தயாரிப்பு தரக் கட்டுப்பாட்டின் முக்கிய காரணிகளில் ஒன்றாக மாறியுள்ளது, மின்னணு தயாரிப்புகளுக்கு உற்பத்தி மற்றும் சேமிப்பு சூழலில் குறைந்த ஈரப்பதம் தேவைப்படுகிறது. காலநிலை சைமர்® PCB சேமிப்பக உலர் அலமாரிகள் இந்த தலைவலியைத் தீர்க்க உதவுகின்றன, மேலும் எலக்ட்ரானிக் கூறுகளின் தரை ஆயுளை பெரிதும் நீட்டிக்க, Climatest Symor® IPC தரநிலையில் ஒழுங்குபடுத்தப்பட்ட MSD நிலையின்படி <5%RH,<10%RH ஐ வழங்குகிறது.
சாதாரண சேமிப்பு |
மறுசுழற்சி செயல்முறை |
||
|
|
|
|
சுற்றுப்புறத்தில் உள்ள ஈரப்பதம் பொதிகளுக்குள் ஊடுருவுகிறது. |
வெப்பத்தின் போது, நீராவி அழுத்தம் அதிகரிக்கிறது, இது இறக்கும் மற்றும் பிசின் பிரிக்கிறது. |
நீர் நீராவி வெப்பத்தின் கீழ் விரிவடைந்து, பொதிகளை வீசுகிறது. |
நீர் நீராவி தொகுப்புகளை உடைக்கிறது, இது மைக்ரோ-கிராக்கிங்கை ஏற்படுத்துகிறது. |
எப்படி Climatest Symor® உலர் அலகு வேலை?
பாரம்பரிய டெசிகண்டுகள் நுகர்பொருட்கள், அவை எப்போதும் மாற்றீடு தேவைப்படும், மேலும் மிகவும் சிரமமான, காலநிலை சைமர்® PCB சேமிப்பு உலர் அலமாரிகள், குறைந்த ஈரப்பதம் உலர் பெட்டிகள், ESD உலர் அலமாரிகள் உலர் அலகுகள் உள்ளே மூலக்கூறு சல்லடை பயன்படுத்த, மூலக்கூறு சல்லடை மிகவும் பயனுள்ள மற்றும் சுற்றுச்சூழலுக்கு ஏற்ற உலர்த்தி, இது பயன்பாட்டில் மீண்டும் உருவாக்க முடியும், மாற்று தேவையில்லை.
ஈரப்பதத்தை நீக்கும் செயல்முறை முழுவதும் மைக்ரோகம்ப்யூட்டரால் கட்டுப்படுத்தப்படுகிறது, உட்புற ஈரப்பதம் அதிகமாக இருக்கும்போது, அது ஈரப்பதத்தை உறிஞ்சத் தொடங்கும்; ஈரப்பதம் அமைப்பு மதிப்பை அடையும் போது, அது உறிஞ்சுவதை நிறுத்திவிடும், பின்னர் ஈரப்பதத்தை வெளியில் வெளியேற்றும், அது தானாகவே இருக்கும்.
<3%RH தொடர் ஈரப்பதமாக்கும் வேகம்:
சுற்றுப்புற 25 டிகிரி C, ஈரப்பதம் 60% RH, 30 வினாடிகள் திறந்த கதவு மற்றும் மூடப்பட்டது, ஈரப்பதம் 30 நிமிடங்களில் <3% RH க்கு மீட்டமைக்கப்படும், கீழே உள்ள வளைவைப் பார்க்கவும்:
PCB சேமிப்பக உலர் அலமாரிகள், குறைந்த ஈரப்பதம் கொண்ட உலர் அலமாரிகள், ESD உலர் அலமாரிகளின் சிறப்பியல்புகள்
1.தொகுதி வடிவமைப்பு: PCB சேமிப்பக உலர் அலமாரிகள் சிறிய உதிரி பாகங்கள் முதல் வெப்பநிலை மற்றும் ஈரப்பதம் கட்டுப்படுத்தி, கட்டுப்பாட்டு அமைப்பு மற்றும் உலர் அலகுகள் வரை தனித்தனி மாட்யூல் வடிவமைப்பை ஏற்றுக்கொள்கின்றன, ஒவ்வொரு தொகுதியையும் விரைவாக மாற்றலாம், எளிமையான பராமரிப்பு, இது பராமரிப்பு செயல்திறனை பெரிதும் மேம்படுத்துகிறது.2 .சுற்றுச்சூழலுக்கு உகந்த வடிவமைப்பு: சமீபத்திய தொகுதி வடிவமைப்பு, PCB சேமிப்பக உலர் பெட்டிகளை நேரடியாக மேம்படுத்தலாம், மேலும் பழைய கணினி தொகுதிகள் அசல் தொழிற்சாலைக்கு அனுப்பப்படும். எனவே, இயந்திரம் ஒருபோதும் காலாவதியாகாது, கழிவு மாசுபாட்டை உருவாக்காது. சக்திவாய்ந்த மின்னணு உலர்த்தும் அமைச்சரவை 15 ஆண்டுகளுக்கும் மேலாக நீண்ட கால பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது.3. நெகிழ்வான வடிவமைப்பு: வாங்குவதற்கு முன், பயனர்கள் PCB சேமிப்பகத்தில் விருப்பங்களைச் சேர்க்கலாம். உலர் அலமாரிகள், அதிக ஈரப்பதம் கொண்ட பஸர் அலாரம், டேட்டா லாகர், ஓபன் டோர் பஸர் அலாரம், மூன்று வண்ண டவர் லைட் போன்றவை, நெகிழ்வான வடிவமைப்பு வாடிக்கையாளர்களுக்கு மிகவும் திறமையான தேர்வை வழங்குகிறது.
PCB சேமிப்பக உலர் அலமாரிகள், குறைந்த ஈரப்பதம் கொண்ட உலர் அலமாரிகள், ESD உலர் பெட்டிகளின் அம்சம்
. உலர் அலகு சேவை வாழ்க்கை +15 ஆண்டுகள். குறைந்தபட்ச மின் நுகர்வு, ஈரப்பதம் <3%RH ஐ சந்திக்கிறது. அதிவேக ஈரப்பதத்தை நீக்கும் வேகம். மின்சாரம் செயலிழந்தவுடன், உலர் அலகுகள் தொடர்ந்து ஈரப்பதத்தை உறிஞ்சும், கதவைத் திறக்கவில்லை என்றால், 24 மணி நேரத்திற்குள் உள்ளே ஈரப்பதம் 10-15% RH ஐ விட குறைவாக உயரும். . தானியங்கி ஈரப்பதம் கட்டுப்பாடு, நுகர்பொருட்கள் இல்லை, நிறுவல் தேவையில்லை, செருகவும்.. ஆற்றல் சேமிப்பு, குறைந்த மின் நுகர்வு.. வாழ்நாள் முழுவதும் இலவச தொழில்நுட்ப ஆதரவுடன் இரண்டு வருட உத்தரவாதம்.
PCB சேமிப்பு உலர் அமைச்சரவை பற்றிய கூடுதல் விவரங்களுக்கு, pls எங்கள் வலைத்தளமான www.climatestsymor.com ஐப் பார்வையிடவும் அல்லது sales@climatestsymor.com க்கு நேரடியாக மின்னஞ்சல்களை அனுப்பவும், நாங்கள் உங்களை விரைவான நேரத்தில் திரும்பப் பெறுவோம், சாத்தியமான ஒத்துழைப்புக்கு வரவேற்கிறோம்.
