Climatest Symor® SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பகத்தை வழங்குகிறது, அதிநவீன உற்பத்தி செயல்முறை, காப்புரிமை பெற்ற டீஹைமிடிஃபைங் தொழில்நுட்பத்துடன் சேர்ந்து, உலகளவில் ஏராளமான வாடிக்கையாளர்களை வெல்ல உதவுகிறது, Climatest Symor® உயர்நிலை SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாட்டு விலையை வழங்குகிறது. SMT உலர் அமைச்சரவை ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பு இரண்டு வருட உத்தரவாதத்துடன் வருகிறது.
மாதிரி: TDC1436F-4
கொள்ளளவு: 1436L
ஈரப்பதம்:<10%RH Automatic
மீட்பு நேரம்: அதிகபட்சம். 30 நிமிடம் திறந்த கதவு 30 வினாடிகள் கழித்து மூடப்பட்டது. (சுற்றுப்புறம் 25â 60%RH)
அலமாரிகள்: 5 பிசிக்கள்
நிறம்: அடர் நீலம், ESD பாதுகாப்பானது
உட்புற பரிமாணம்: W1198*D682*H1723 மிமீ
வெளிப்புற பரிமாணம்: W1200*D710*H1910 மிமீ
விளக்கம்
காலநிலை சைமர்® SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு, SMT உறுப்புகள், PCB பலகைகள், IC தொகுப்புகள், SMD டேப்கள், ரீல் & டேப்கள், படிகங்கள் மற்றும் ஆப்டிகல் லென்ஸ்கள் குறைந்த ஈரப்பதம் சேமிப்பு ஏற்றது, இது ஒரு நீண்ட கால <10%RH ஈரப்பதமாக்கும் சூழலை வழங்குகிறது, இந்த SMT உலர் உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு IPC/JEDEC J-STD-033 தரநிலையைப் பின்பற்றுகிறது.
விவரக்குறிப்பு
F உடன் பயன்முறை#: ESD செயல்பாடு, அடர் நீல நிறம்.
F இல்லாமல் பயன்முறை#: ESD செயல்பாடு இல்லை, வெள்ளை நிறத்தில் இல்லை
மாதிரி |
திறன் |
உட்புற அளவு (W×D×H,mm) |
வெளிப்புற அளவு (W×D×H,mm) |
சராசரி சக்தி (W) |
மொத்த எடை (கிலோ) |
அதிகபட்சம். சுமை/அலமாரி (கிலோ) |
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC160 |
160லி |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160லி |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240லி |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC240F |
240லி |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC320 |
320லி |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320லி |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435லி |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435லி |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540லி |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC540F |
540லி |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC718 |
718லி |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718லி |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870லி |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870லி |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
அம்சம்
·சுவிட்சர்லாந்தின் அசல் இறக்குமதி செய்யப்பட்ட ஈரப்பதம் மற்றும் வெப்பநிலை சென்சார் ஏற்றுக்கொள்கிறது.
-இது பயன்பாட்டில் அதிக துல்லியத்தை உறுதி செய்கிறது, SMT உலர் பெட்டிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பு நினைவக செயல்பாட்டைக் கொண்டுள்ளது, மின்சாரம் செயலிழந்த பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
USA DuPont ESD ஓவியத்துடன் 1.2mm தடிமன் கொண்ட கால்வனேற்றப்பட்ட எஃகு மூலம் உருவாக்கப்பட்டது.
- வலுவூட்டப்பட்ட கட்டமைப்பு வடிவமைப்பு, சிறந்த சுமை தாங்குதல், 18 ஓவிய செயல்முறைகளுடன் மேற்பரப்பு சிகிச்சை, நிலையான எதிர்ப்பு மதிப்பு 10 ஐ சந்திக்கிறது6 -108Ω, வலுவான அரிப்பு எதிர்ப்புடன்.
· 3.2மிமீ அதிக செறிவு கொண்ட கண்ணாடி ஜன்னல் சிறந்த கவனிப்புக்கு.

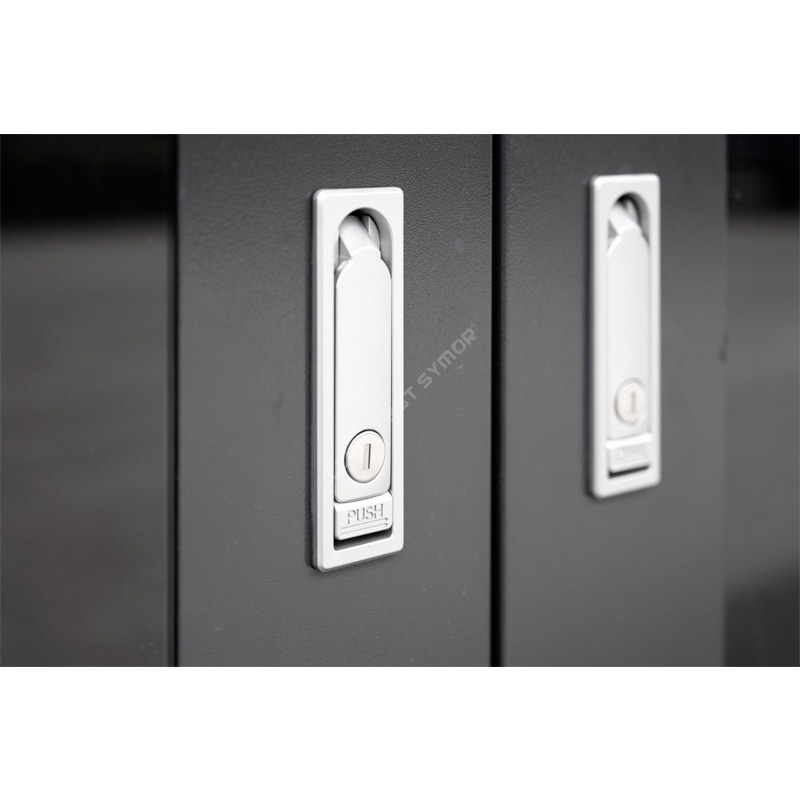

- பிளாட் பிரஸ் ஜிங்க் அலாய் லாக், சரியான காற்று இறுக்கம் மற்றும் திருட்டு எதிர்ப்பு செயல்பாடு, இந்த SMT உலர் பெட்டிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு சீல் செயல்திறன் சிறப்பாக உள்ளது.
· நினைவக செயல்பாட்டுடன், மின் செயலிழப்புக்குப் பிறகு மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பகமானது, பவர் ஆஃப் செய்யப்பட்ட பிறகு, மீண்டும் அமைக்க வேண்டிய அவசியமில்லை.
+15 ஆண்டுகள் திட்டமிடப்பட்ட ஆயுட்காலம் கொண்ட சக்திவாய்ந்த உலர் அலகு.
- SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பு 4A மூலக்கூறு சல்லடை உலர் அலகு, மிகவும் மேம்பட்ட நுட்பத்தை ஏற்றுக்கொள்கிறது, இது தானாகவே மீண்டும் உருவாக்கப்படும், மாற்றீடு தேவையில்லை.
யூனிவர்சல் காஸ்டர்கள் கீழே நிறுவப்பட்டுள்ளன, ESD பாதுகாப்பானது.
- வலுவூட்டப்பட்ட PU ஆமணக்குகள் SMT உலர் பெட்டிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பகத்தின் கீழே நிறுவப்பட்டுள்ளன, முன் இரண்டு பிரேக்குகள் எளிதாக நகர்த்துவதற்கும் நிறுத்துவதற்கும் ஆகும்.
காலநிலை சைமர் என்றால் என்ன® SMT உலர் பெட்டிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு, தானாக உலர் பெட்டி?
காலநிலை சைமர்® SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு, ஒரு நிலையான ஈரப்பதம் (RH) மதிப்பை தானாக பராமரிக்கும் மின்னணு ஈரப்பதம் கட்டுப்பாடு கொண்ட ஒரு உறை, SMT உலர் பெட்டிகள் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பு வெவ்வேறு அளவுகள் மற்றும் வடிவங்களில் வருகிறது, இது <10%RH குறைந்த ஈரப்பதம் சூழலை வைத்திருக்க முடியும். நம்பகத்தன்மையுடன், துல்லியமான RH கட்டுப்பாட்டுடன், உங்கள் மின்சார விநியோகத்துடன் இணைக்கவும், மேலும் LED கட்டுப்படுத்தியில் RH மதிப்பை அமைக்கவும், அது தானாகவே வேலை செய்யும்.
SMT உலர் அலமாரிகள் ஈரப்பதத்தைக் கட்டுப்படுத்துவது SMT உற்பத்தியை எவ்வாறு பாதிக்கிறது?
IC, BGA, PCB போன்ற MSL கூறுகள் ஈரப்பதத்திற்கு மிகவும் உணர்திறன் கொண்டவை, இந்த கூறுகள் சேமிப்பக சூழலுக்கான கடுமையான தேவைகளைக் கொண்டுள்ளன, சிவிலியன் ஈரப்பதம்-தடுப்பு உலர் பெட்டிகளைப் போலல்லாமல், SMT உலர் பெட்டிகளின் ஈரப்பதக் கட்டுப்பாட்டு சேமிப்பு மிகக் குறைந்த ஈரப்பதத்தை அடையும், ஈரப்பதத்தை நீக்கும் மற்றும் மீட்டெடுக்கும் வேகம் மிக வேகமாக உள்ளது, முழு பெட்டிகளும் ESD பாதுகாப்பானவை.
ரீஃப்ளோ செயல்பாட்டின் போது, IC பேக்கேஜ்களில் தடய ஈரப்பதம் ஊடுருவுகிறது, வெப்பத்தால் ஈரப்பதத்தின் அழுத்தம் அதிகரிக்கிறது, உறிஞ்சப்பட்ட ஈரப்பதம் விரைவாக உள்ளே விரிவடைகிறது, இதன் விளைவாக வயரிங் செயலிழப்பு, பாப்கார்ன் மற்றும் மைக்ரோ கிராக்கிங், மேற்பரப்பில் விரிசல் போன்ற கண்ணுக்கு தெரியாத சேதங்கள் ஏற்படுகின்றன. ஆரம்ப கட்டத்தில் குறைபாடுகளைக் காண எளிதானது அல்ல, இருப்பினும், இந்த கண்ணுக்குத் தெரியாத, சாத்தியமான சிக்கல்கள் சந்தையில் நுழைகின்றன, பின்னர் ஆசிரிய தயாரிப்புகள் திரும்பி வந்து புகார்கள் தொடர்ந்து வருகின்றன.
சாதாரண சேமிப்பு |
மறுசுழற்சி செயல்முறை |
||
|
|
|
|
சுற்றுப்புறத்தில் உள்ள ஈரப்பதம் பொதிகளுக்குள் ஊடுருவுகிறது. |
வெப்பத்தின் போது, நீராவி அழுத்தம் அதிகரிக்கிறது, இது இறக்கும் மற்றும் பிசின் பிரிக்கிறது. |
நீர் நீராவி வெப்பத்தின் கீழ் விரிவடைந்து, பொதிகளை வீசுகிறது. |
நீர் நீராவி தொகுப்புகளை உடைக்கிறது, இது மைக்ரோ-கிராக்கிங்கை ஏற்படுத்துகிறது. |
SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு <10% RH ஐ பராமரிக்க முடியும், இது சட்டசபை செயல்பாட்டின் போது முறையற்ற சேமிப்பகத்தால் ஏற்படும் தோல்விகளின் அபாயங்களை திறம்பட நீக்குகிறது. IPC/JEDEC J-STD-033 தரநிலையானது ஈரப்பதத்தை கையாளுதல், பேக்கிங், ஷிப்பிங் மற்றும் பயன்படுத்துவதற்கான தரநிலையை குறிப்பிடுகிறது. /Reflow உணர்திறன் மேற்பரப்பு மவுண்ட் சாதனங்கள்.â, ஈரப்பதம் உணர்திறன் கூறுகளுக்கு குறைந்த ஈரப்பதம் சேமிப்பு தேவைப்படுகிறது.
SMD ஐச் சேமிக்க உங்களுக்கு ஏன் SMT உலர் அலமாரிகள் ஈரப்பதக் கட்டுப்பாட்டு சேமிப்பு தேவை?
MSD சாதனங்கள் பொதுவாக ஒருங்கிணைக்கப்பட்ட சுற்றுகள், வெவ்வேறு கூறுகளால் ஆனது, இந்த கூறுகள் பேஸ்ட் மூலம் கூடியிருக்கின்றன, இது தவிர்க்க முடியாமல் கூறுகளுக்கு இடையில் இடைவெளிகளை ஏற்படுத்துகிறது, இடைவெளிகள் MSD ஈரப்பதத்தின் முக்கிய காரணியாகும், ஈரப்பதம் ஊடுருவி, படிப்படியாக SMD க்குள் ஊடுருவி அடையும். ஒரு குறிப்பிட்ட அளவிற்கு, SMD ஈரமாகி தோல்வியடைந்தது.
MSD குறைந்த ஈரப்பதம் சேமிப்பு, SMD பட்டறை ஆயுளைக் கட்டுப்படுத்துவதை நோக்கமாகக் கொண்டுள்ளது, SMT உலர் அலமாரிகள் ஈரப்பதக் கட்டுப்பாட்டு சேமிப்பு ஒரு பயனுள்ள சேமிப்பக தீர்வை வழங்குகிறது, SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு செயல்திறன் SMD சேமிப்பு விளைவை தீர்மானிக்கிறது, ஒரு தொழில்முறை SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு குறைந்த அடைய வேண்டும் ஈரப்பதம், ஆண்டிஸ்டேடிக் மற்றும் வேகமாக ஈரப்பதமாக்கும் செயல்பாடுகள்.
SMD நிலை தேவையான ஈரப்பதத்தை தீர்மானிக்கிறது. தற்போதைய SMD அளவில், பொதுவாகப் பயன்படுத்தப்படும் சேமிப்பு ஈரப்பதம் 20%, 10% மற்றும் 5% RH ஆகும்.

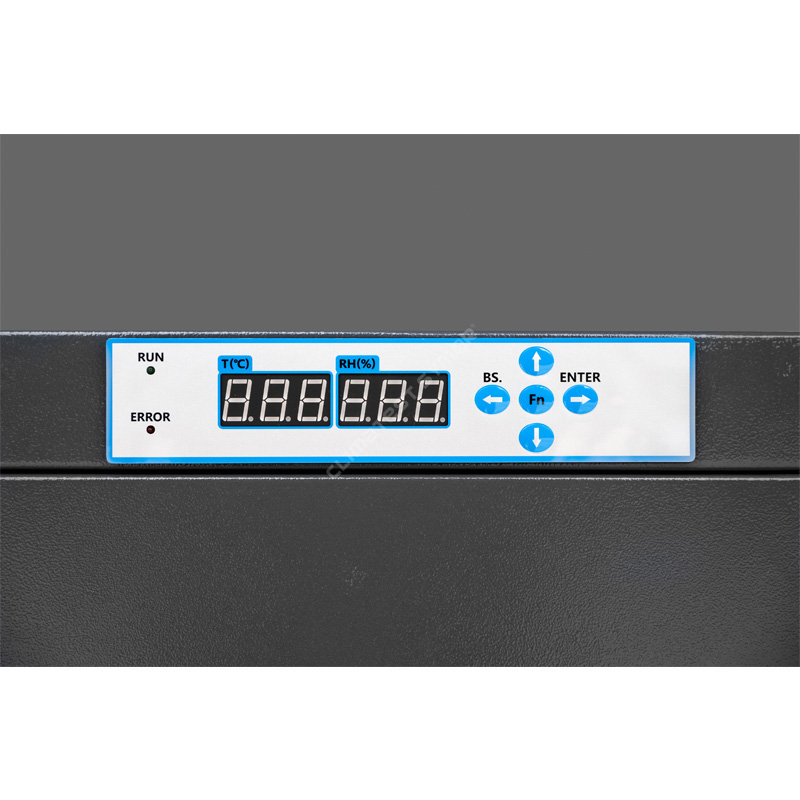

காலநிலை சைமர்® SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு சுவிட்சர்லாந்து இறக்குமதி வெப்பநிலை ஏற்க. & RH சென்சார், பிழை +/-2% RH, அதிக துல்லியம் மற்றும் உயர் நிலைத்தன்மையுடன், ஈரப்பதம் சரிசெய்யக்கூடியது, காற்று இறுக்கம் சிறந்தது.
SMT உலர் பெட்டிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பகத்தின் பயன்பாடு
எலக்ட்ரானிக்/செமிகண்டக்டர் உற்பத்தித் துறையில் SMT உலர் அலமாரிகளின் ஈரப்பதக் கட்டுப்பாட்டு சேமிப்பு அவசியம், இது உகந்த சேமிப்பு தீர்வாகும்:
â» PCB அசெம்பிளி, IC சில்லுகள், LED, SMD, SMT, டேப் & ரீல்கள், அச்சிடப்பட்ட வயரிங் பலகைகள் (PWB), பாலிமைட் ஃபிலிம், ஃபீடர்கள்.
â» மின்தேக்கிகள், பீங்கான் பாகங்கள், இணைப்பிகள், சுவிட்சுகள், வெல்டிங் பட்டை.
â» MSL கூறுகள் பகுதியளவில் கூடியிருந்தன.
â» எபோக்சி, ரெசின்கள், பசைகள் போன்ற ஈரப்பதத்தை உறிஞ்சும் பொருட்கள்.
மேலும், சுத்தமான அறைகள் மிகவும் கடுமையான சுகாதாரத் தேவைகளைக் கொண்டுள்ளன, நிலையான மாதிரிகள் பொருந்தவில்லை, காலநிலை சைமர்® துருப்பிடிக்காத எஃகு (SS) உலர் பெட்டிகள் மற்றும் துருப்பிடிக்காத எஃகு (SS) நைட்ரஜன் பெட்டிகளையும் வழங்குகிறது, இரண்டும் வாடிக்கையாளர்களின் குறிப்பிட்ட கோரிக்கைகளுக்கு ஏற்ப தனிப்பயனாக்கப்படுகின்றன.
<10%RH தொடர் ஈரப்பதமாக்கும் வேகம்:
30 வினாடிகள் கதவைத் திறந்து மூடிய பிறகு, ஈரப்பதம் 30 நிமிடங்களுக்குள் <10%RH க்கு மீட்டமைக்கப்படும், கீழே உள்ள வளைவைப் பார்க்கவும்: (சுற்றுப்புறம் 25 டிகிரி C, ஈரப்பதம் 60%RH)
எலக்ட்ரானிக் கூறுகளை சேமிப்பதற்கான பொதுவான முறைகள் யாவை?
1.ஈரப்பதம் தடுப்பு பைகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் சீல் செய்யப்பட்ட ஈரப்பதம் தடுப்புப் பைகளில் நிரம்பியுள்ளன, டெசிகண்ட்கள் மற்றும் ஈரப்பதம் காட்டி கார் (HIC) உள்ளே, பயனர்கள் காரில் உள்ள புள்ளிகளின் வண்ண மாற்றத்தை சரிபார்த்து சீல் செய்யப்பட்ட பேக்கேஜ்களில் சுற்றுப்புற ஈரப்பதத்தை அடையாளம் காணலாம்.
âகுறைபாடு: ஈரப்பதம் தடுப்புப் பைகள் + ஈரப்பதம் காட்டி கார்கள் + உலர்த்தி + கைமுறை வேலை = நுகர்பொருட்கள், கசிவு ஆபத்து, அதிக விலை.
2.நைட்ரஜன் பெட்டிகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் குறைந்த ஈரப்பதம் சேமிப்பை சந்திக்க நைட்ரஜன் சுத்திகரிப்பு பெட்டிகள் அல்லது சுருக்கப்பட்ட காற்றில் சேமிக்கப்படும்.
âகுறைபாடு: நைட்ரஜன் நிரப்புதல் = தொடர்ச்சியான N2 நுகர்வு, அதிக விலை.
3.குறைந்த ஈரப்பதம் சேமிப்பு பெட்டிகள்
âமுறை: ஈரப்பதம் உணர்திறன் கூறுகள் குறைந்த ஈரப்பதம் சேமிப்பு கேபினட்டில் வைக்கப்பட்டு, செருகினால், இயந்திரம் தானாகவே வேலை செய்து, மிகக் குறைந்த ஈரப்பதத்தை அடையும்.
â நன்மைகள்: நுகர்பொருட்கள் இல்லை, கைமுறை வேலை இல்லை, நைட்ரஜன் நுகர்வு இல்லை, சுற்றுச்சூழல், சிறிது மின்சாரம் தேவை.
மேலே உள்ள ஒப்பீட்டில் இருந்து, SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு உங்களுக்கு அதிக திறன் மற்றும் குறைந்த செலவைக் கொண்டு வருகிறது, இது நீண்ட காலத்திற்கு மிகவும் செலவு குறைந்த விருப்பமாகும்.
SMT உலர் அலமாரிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு தீர்வுகளை கீழே உள்ள தொழில்களுக்கு வழங்குகிறோம்:
மின்னணு உற்பத்தி
செமிகண்டக்டர்
மருந்து
ஆய்வகம்
விமான போக்குவரத்து
இராணுவம்
SMT உலர் பெட்டிகளின் நன்மைகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு
SMT உலர் பெட்டிகள் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு மற்றும் நைட்ரஜன் பெட்டிகளுக்கு இடையே உள்ள வித்தியாசம் என்ன?
1. வேலை கொள்கை
குறைந்த ஈரப்பதம் கொண்ட சேமிப்பு பெட்டிகள் உடல் ஈரப்பதத்தை உறிஞ்சும், மைய பகுதி உலர் அலகு, உலர் அலகு தானாகவே ஈரப்பதத்தை உறிஞ்சும் மற்றும் வெளியேற்றும் சுழற்சி செயல்முறைகளை சரிசெய்கிறது, உங்கள் தேர்வுக்கு 20-60%RH/10-20% போன்ற பல்வேறு RH வரம்புகள் உள்ளன. RH/<10%RH/<5%RH/<3%RH, இது உங்கள் குறிப்பிட்ட கோரிக்கைகளைப் பொறுத்தது.
நைட்ரஜன் அலமாரிகள் N2 வாயு சுத்திகரிப்பைப் பயன்படுத்துகின்றன, N2 வாயு உட்புறக் காற்றை வெளியே தள்ளுகிறது, பின்னர் RH அமைப்பு மதிப்பிற்குக் குறைவாக உள்ளது, N2 ஓட்டம்-மீட்டர், காந்த வால்வு மற்றும் N2 தொகுதி ஆகியவை நைட்ரஜன் அமைச்சரவையில் கட்டுப்பாட்டு நோக்கத்திற்காக பொருத்தப்பட்டுள்ளன, ஈரப்பதம் 1-60% RH அனுசரிப்பு, ஆனால் அதற்கு தொடர்ச்சியான N2 வழங்கல் தேவை, செலவு அதிகம்.
2. ஈரப்பதமாக்கும் வேகம்
நைட்ரஜன் அலமாரிகள் ஈரப்பதத்தை நீக்கும் வேகம் SMT உலர் பெட்டிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பகத்தை விட வேகமாக இருக்கும், N2 அமைச்சரவைக்குள் விரைந்து செல்லும்போது, உட்புற RH ஆனது சில நிமிடங்களுக்குள் 1%RH ஐ அடையலாம், இருப்பினும், மின்னணு உலர் அலமாரி RH உறிஞ்சி மற்றும் சோர்வு செயல்முறைகளை அனுபவிக்க வேண்டும். , இது குறிப்பிட்ட RH வரம்பைப் பொறுத்து பொதுவாக 10-30 நிமிடங்களுக்குள் மெதுவாக இருக்கும்.
3. விண்ணப்பம்
தயாரிப்புகள் ஈரப்பதத்தை உணர்திறன் கொண்டவையாக இருந்தால், SMT உலர் பெட்டிகளின் ஈரப்பதம் கட்டுப்பாட்டு சேமிப்பு சிறந்த தேர்வாகும், தயாரிப்புகள் ஈரப்பதம் உணர்திறன் மற்றும் ஆக்ஸிஜன் உணர்திறன் இரண்டும் இருந்தால், தாமிரம், படிகங்கள், வெள்ளி, N2 கேபினட் சிறந்தது.
SMT உலர் அலமாரிகளின் ஈரப்பதம் கட்டுப்பாடு சேமிப்பு பற்றிய கூடுதல் விவரங்களுக்கு, pls எங்கள் வலைத்தளமான www.climatestsymor.com ஐப் பார்வையிடவும் அல்லது sales@climatestsymor.com க்கு நேரடியாக மின்னஞ்சல்களை அனுப்பவும், நாங்கள் உங்களை விரைவான நேரத்தில் திரும்பப் பெறுவோம், சாத்தியமான ஒத்துழைப்புக்கு வரவேற்கிறோம்.
