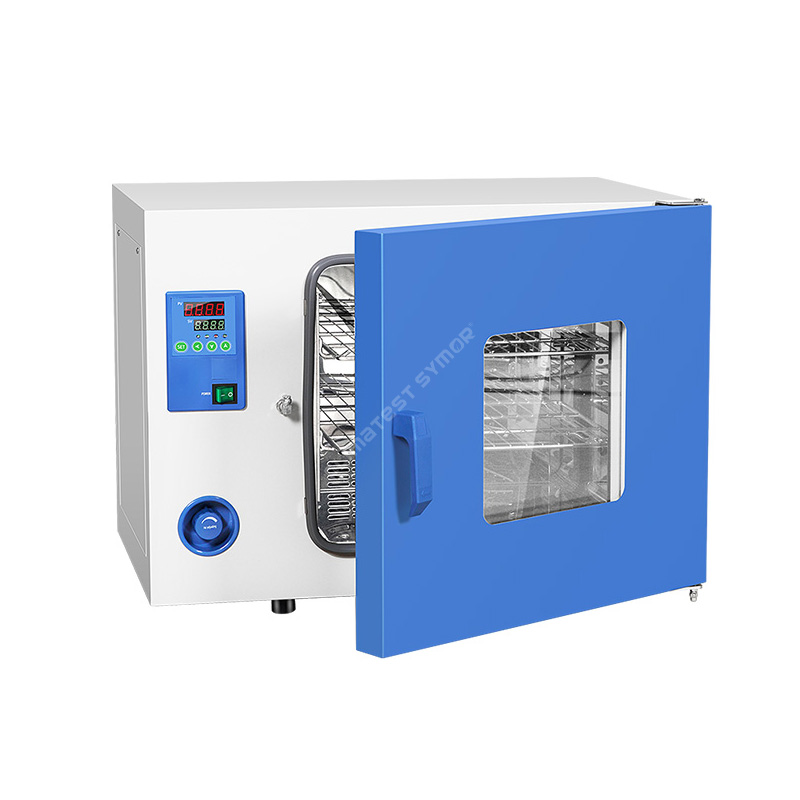

உலர் வெப்ப அடுப்பு, சூடான காற்று அடுப்பு என்றும் அழைக்கப்படுகிறது, இது மின்னணு உற்பத்தி, மருந்துகள் மற்றும் பொருள் அறிவியல் உள்ளிட்ட பல்வேறு துறைகளில் பயன்படுத்தப்படும் ஒரு அத்தியாவசிய ஆய்வக உபகரணமாகும். இது முதன்மையாக இரசாயன சிகிச்சை, கருத்தடை, சோதனை மற்றும் கட்டுப்படுத்தப்பட்ட உயர் வெப்பநிலை நிலைமைகள் தேவைப்படும் பல்வேறு வெப்ப சிகிச்சை செயல்முறைகளுக்கு பயன்படுத்தப்படுகிறது.
மாதிரி: TG-9240A
கொள்ளளவு: 225L
உட்புற அளவு: 600*500*750 மிமீ
வெளிப்புற பரிமாணம்: 890*685*930 மிமீ
விளக்கம்
கட்டுப்படுத்தப்பட்ட சூழல், இது வேகமாகவும் திறமையாகவும் உலர்த்துவதற்கு அனுமதிக்கிறது. குறிப்பிட்ட ஆய்வகத் தேவைகளுக்கு இடமளிக்கும் வகையில் அவை வெவ்வேறு அளவுகள் மற்றும் வெப்பநிலை வரம்புகளில் கிடைக்கின்றன.
விவரக்குறிப்பு
மாதிரி |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
திறன் |
25லி |
35லி |
50லி |
80லி |
105லி |
135லி |
200லி |
225லி |
உள்துறை மங்கலானது. (W*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
வெளிப்புற மங்கல். (W*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
வெப்பநிலை வரம்பு |
RT+10°C ~ 200°C |
|||||||
வெப்பநிலை ஏற்ற இறக்கம் |
± 1.0°C |
|||||||
வெப்பநிலை தீர்மானம் |
0.1°C |
|||||||
வெப்பநிலை சீரான தன்மை |
±2.5% (சோதனை புள்ளி@100°C) |
|||||||
அலமாரிகள் |
2PCS |
|||||||
டைமிங் |
0~ 9999 நிமிடம் |
|||||||
பவர் சப்ளை |
AC220V 50HZ |
|||||||
சுற்றுப்புற வெப்பநிலை |
+5°C~ 40°C |
அம்சம்
• சீரான வெப்பநிலை சுழற்சி
• விரைவாகச் சூடாக்கி மாதிரிகளை 300°C வரை சுடவும்
• PID மைக்ரோகம்ப்யூட்டர் டிஜிட்டல் டிஸ்ப்ளே கன்ட்ரோலர் உங்களுக்கு துல்லியமான வெப்பநிலைக் கட்டுப்பாட்டைக் கொண்டுவருகிறது
• குறைந்த ஆற்றல் நுகர்வு, செலவு சேமிப்பு

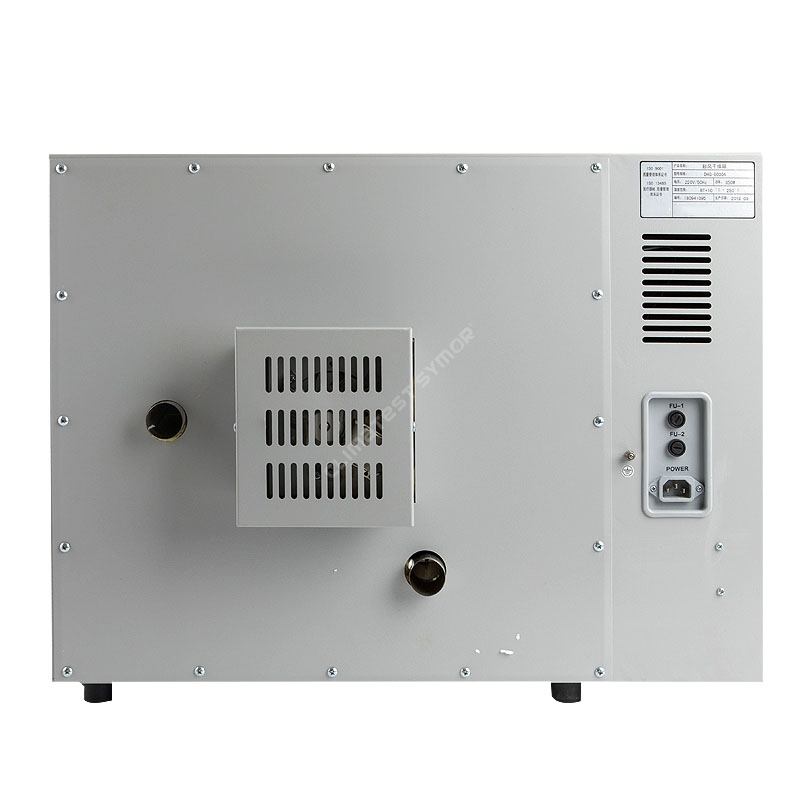

கட்டமைப்பு
உலர் வெப்ப அடுப்பு பொதுவாக பின்வரும் பகுதிகளைக் கொண்டுள்ளது:
• உட்புற அடுப்பு: துருப்பிடிக்காத துருப்பிடிக்காத எஃகு SUS#304ல் இருந்து தயாரிக்கப்பட்டது
• வெப்பமூட்டும் உறுப்பு (ஹீட்டர்): துருப்பிடிக்காத எஃகு SUS#304 ஆனது, அறைக்குள் வெப்பத்தை உருவாக்குகிறது.
• சுழற்சி ஊதுகுழல்: கட்டாய காற்று வெப்பச்சலனம் சீரான வெப்பநிலை விநியோகம் மற்றும் வேகமாக உலர்த்தும்.
• வெப்பநிலை கட்டுப்பாட்டு அமைப்பு: டிஜிட்டல் வெப்பநிலை கட்டுப்படுத்தி பயனர்கள் குறிப்பிட்ட வெப்பநிலையை அமைத்து பராமரிக்க அனுமதிக்கிறது.
• அலமாரிகள் அல்லது அடுக்குகள்: மாதிரிகள் அல்லது பொருட்கள் அலமாரிகளில் வைக்கப்படுகின்றன, அவை நீக்கக்கூடியவை மற்றும் வெவ்வேறு மாதிரி அளவுகளுக்கு இடமளிக்கும் வகையில் சரிசெய்யக்கூடியவை.
• பாதுகாப்பு அம்சங்கள்: அதிக வெப்பநிலை வரம்பு பாதுகாப்பு மற்றும் அலாரங்கள்.
உலர் வெப்ப அடுப்பு துல்லியமான வெப்பநிலை கட்டுப்பாடு, சீரான வெப்ப விநியோகம் மற்றும் கட்டுப்படுத்தப்பட்ட சூழலை வழங்குவதற்காக கட்டமைக்கப்பட்டுள்ளது, அவை ஆய்வகங்கள் மற்றும் தொழிற்சாலைகளில் பல்வேறு உலர்த்துதல் மற்றும் வெப்பமாக்கல் பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகின்றன.
விண்ணப்பம்
உற்பத்தி செயல்முறைகளின் போது மின்னணு கூறுகளிலிருந்து ஈரப்பதத்தை அகற்ற உலர் வெப்ப அடுப்பு பயன்படுத்தப்படுகிறது. பயன்பாடுகளின் எடுத்துக்காட்டுகள் இங்கே:
சர்ஃபேஸ் மவுண்ட் டெக்னாலஜி (SMT): SMT செயல்பாட்டின் போது, மின்னணு பாகங்கள் பிசிபியில் (பிரிண்டட் சர்க்யூட் போர்டு) பிக்-அண்ட்-பிளேஸ் இயந்திரத்தைப் பயன்படுத்தி வைக்கப்படும். கூறுகள் வைக்கப்பட்ட பிறகு, பலகைகள் ஒரு ரிஃப்ளோ அடுப்பு வழியாக செல்கின்றன, அங்கு சாலிடர் பேஸ்ட் உருகியதால் பலகையுடன் கூறுகளை இணைக்கவும். செயல்பாட்டின் போது கூறுகள் மற்றும் பலகைகள் ஈரப்பதத்தை உறிஞ்சுவதால், உலர் வெப்ப அடுப்பு அதிகப்படியான தண்ணீரை நீக்குகிறது மற்றும் ஈரப்பதம் ஊடுருவல் காரணமாக சாத்தியமான தோல்விகளைத் தடுக்கிறது.
அலை சாலிடரிங்: அலை சாலிடரிங் என்பது பிசிபியின் அடிப்பகுதியை உருகிய சாலிடரின் குளத்தின் மீது கடப்பதை உள்ளடக்குகிறது, இது பிசிபி மற்றும் எலக்ட்ரானிக் கூறுகளுக்கு இடையே ஒரு திடமான கூட்டு உருவாக்குகிறது. அலை சாலிடரிங் செய்வதற்கு முன், போர்டில் இருந்து எந்த ஆக்சிஜனேற்றத்தையும் அகற்ற பிசிபி தண்ணீரில் கரையக்கூடிய ஃப்ளக்ஸ் மூலம் கழுவப்படுகிறது. சாலிடரிங் செயல்பாட்டின் போது ஆக்சிஜனேற்றம் அசுத்தமாக மாறாமல் இருக்க PCB பின்னர் உலர்ந்த வெப்ப அடுப்பு வழியாக சாலிடரிங் செய்வதற்கு முன் மீதமுள்ள ஈரப்பதத்தை நீக்குகிறது.
பாட்டிங் மற்றும் என்காப்சுலேஷன்: எலக்ட்ரானிக் சாதனங்களை ஈரப்பதத்திலிருந்து பாதுகாக்க, சாதனத்தை நீர்ப்புகா அல்லது உறையிடும் பொருளால் பூசுவது பொதுவான நடைமுறை. இந்த பொருட்கள் வழக்கமாக ஒரு குணப்படுத்தும் செயல்முறையைக் கொண்டிருக்கின்றன, இது பொருளின் முழுமையான குணப்படுத்துதலை உறுதி செய்ய அதிக வெப்பநிலை பேக்கிங் தேவைப்படுகிறது. உலர் வெப்ப அடுப்பில் சாதனங்களை வைப்பதன் மூலம் பானை அல்லது உறையிடும் பொருளை குணப்படுத்த முடியும்.
சாலிடர் பேஸ்ட் பயன்பாடு: ரீஃப்ளோ சாலிடரிங் செய்வதற்கு முன் பிசிபியில் எலக்ட்ரானிக் கூறுகளை இணைக்க சாலிடர் பேஸ்ட் பொதுவாகப் பயன்படுத்தப்படுகிறது. பேஸ்ட் உலோகத் துகள்கள் மற்றும் ஃப்ளக்ஸ் ஆகியவற்றால் ஆனது, அவை பேஸ்ட் வடிவத்தில் கலக்கப்படுகின்றன. சாலிடர் பேஸ்ட் ஈரப்பதத்தை உறிஞ்சுவதால், பயன்படுத்துவதற்கு முன்பு பேஸ்ட்டை உலர்த்துவது மிகவும் முக்கியம். உலர் வெப்ப அடுப்பு சாலிடர் பேஸ்டிலிருந்து தண்ணீரை நீக்குகிறது, அது சரியாக ஒட்டிக்கொண்டிருப்பதை உறுதிசெய்கிறது மற்றும் பலவீனமான சாலிடர் மூட்டுகளை ஏற்படுத்தாது.
அதிகப்படியான ஈரப்பதம் மின்னணு கூறுகளை செயலிழக்கச் செய்யலாம் அல்லது காலப்போக்கில் சிதைந்துவிடும், இறுதியில் அவற்றை பயனற்றதாக ஆக்குகிறது. நவீன எலக்ட்ரானிக்ஸ் உற்பத்தித் துறையில் சூடான காற்று அடுப்பு இன்றியமையாதது. இந்த பேக்கிங் கருவிகள் உற்பத்தி செயல்பாட்டின் போது கூறுகளுக்குள் ஈரப்பதத்தை அகற்றுவதன் மூலம் சாத்தியமான தோல்விகளைத் தவிர்க்க உதவுகிறது.
பொதுவான செயல்பாட்டு படிகள்:
உலர்ந்த வெப்ப அடுப்பில் செயல்பாட்டு நடைமுறைகள் இங்கே:
• தேவையான வெப்பநிலைக்கு அடுப்பை முன்கூட்டியே சூடாக்கவும்.
• பொருட்களை ஒரு அலமாரியில் வைக்கவும், அவற்றுக்கிடையே சிறிது தூரம் இருப்பதை உறுதி செய்யவும்
• டிஜிட்டல் டிஸ்ப்ளேயில் வெப்பநிலை மற்றும் பேக்கிங் நேரத்தை அமைக்கவும்.
• பேக்கிங் செயல்முறையின் போது வெப்பநிலையை கண்காணிக்கவும்.
• பேக்கிங் நேரம் முடிந்ததும், அடுப்பு தானாகவே வேலை செய்வதை நிறுத்துகிறது, பொருட்களை அகற்றுவதற்கு முன் அவற்றை குளிர்விக்க அனுமதிக்கவும்.
சில பொருட்கள் அதிக வெப்பநிலைக்கு உணர்திறன் கொண்டவை என்பதைக் கவனத்தில் கொள்ள வேண்டியது அவசியம், எனவே அவற்றை சேதப்படுத்தாமல் இருக்க பரிந்துரைக்கப்பட்ட பேக்கிங் வெப்பநிலை மற்றும் நேரத்தைப் பின்பற்றுவது அவசியம். கூடுதலாக, உலர்த்தும் செயல்முறையில் ஈரப்பதம் மீண்டும் நுழைவதைத் தடுக்க, வேகவைத்த பொருட்கள் உலர்ந்த சூழலில் சேமிக்கப்பட வேண்டும்.
உலர் வெப்ப அடுப்பு எவ்வாறு வேலை செய்கிறது?
பேக்கிங் செயல்பாட்டின் போது, ஹீட்டர் காற்றை வெப்பப்படுத்துகிறது, மேலும் சுழற்சி விசிறி முழு உலர்த்தும் அறை முழுவதும் சூடான காற்றை சுழற்றுகிறது. சூடான காற்று சுழலும் போது, அது சுடப்படும் பொருட்களிலிருந்து தண்ணீரை உறிஞ்சுகிறது. ஈரப்பதம் நிறைந்த காற்று பின்னர் காற்றோட்ட அமைப்பு மூலம் வெளியேற்றப்படுகிறது, மேலும் உலர்த்தும் செயல்முறையைத் தொடர உலர்ந்த சூடான காற்று மீண்டும் சுழற்றப்படுகிறது. அமைப்பு வெப்பநிலை அடையும் வரை இந்த சுழற்சியை மீண்டும் செய்யவும்.
சுருக்கமாக, உலர் வெப்ப அடுப்பு மாதிரிகள் அல்லது பொருட்களில் இருக்கும் ஈரப்பதத்தை அகற்ற, கட்டுப்படுத்தப்பட்ட சூழலை உருவாக்குகிறது. துல்லியமான வெப்பநிலை கட்டுப்பாடு, வெப்ப விநியோகம் மற்றும் அறைக்குள் கட்டுப்படுத்தப்பட்ட வளிமண்டலம் ஆகியவை ஆய்வகங்கள், ஆராய்ச்சி நிறுவனங்கள் மற்றும் தொழில்துறை பயன்பாடுகளில் பிரபலமாகின்றன.
