A சிறிய வெப்பநிலை சோதனை அறை தரையில் நிற்கும் வெப்பநிலை அறை போன்ற அதே தெர்மல் ஸ்ட்ரெஸ் ஸ்கிரீனிங் திறன்களை வழங்குகிறது, ஆனால் பெஞ்ச்டாப்பில் அல்லது நெரிசலான ஆய்வகத்தில் பொருந்தக்கூடிய தடம்.
சவால் என்னவென்றால், "சிறியது" என்பது "பலவீனமானது" என்று அர்த்தமல்ல. சிறிய மினி வெப்பநிலை சோதனை அறைகள் 1.5KW க்கும் குறைவான ஆற்றலைப் பயன்படுத்தும் போது நிமிடத்திற்கு 3°C முதல் 5°C வரையிலான வெப்பநிலை ரேம்ப் விகிதங்களை அடைகின்றன. செயல்திறன் அட்டவணைகள், இயந்திர அமைப்பு மற்றும் நடைமுறை பயன்பாட்டு ஆலோசனை உள்ளிட்ட சிறிய வெப்பநிலை சோதனை அறை விவரக்குறிப்புகளின் முழுமையான தொழில்நுட்ப முறிவை இந்த வழிகாட்டி வழங்குகிறது.
ஒரு சிறிய வெப்பநிலை சோதனை அறையின் முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் மதிப்பீடு செய்யும் போதுசிறிய வெப்பநிலை சோதனை அறை, நீங்கள் மார்க்கெட்டிங் ஹைப்களை நம்ப முடியாது. தொழில்முறை வாடிக்கையாளர்கள் தரவைக் கேட்கிறார்கள். 12 லிட்டர் முதல் 36 லிட்டர் உள் அளவு வரையிலான உயர்-செயல்திறன் கொண்ட சிறிய வெப்பநிலை சோதனை அறைகளுக்கான நிலையான விவரக்குறிப்புகள் கீழே உள்ளன-உறுப்பு நிலை சோதனைக்கான மிகவும் பொதுவான அளவுகள்.
| அளவுரு | நிலையான வரம்பு | பொறியியல் குறிப்பு |
| உள் தொகுதி | 12L / 22L / 36L | ஒற்றை PCB அல்லது பேட்டரி செல் சோதனைக்கு 12L பொருந்தும். 36L ஒரே நேரத்தில் 3 ஆட்டோமோட்டிவ் சென்சார்கள் வரை இடமளிக்கிறது. |
| உள் பரிமாணங்கள் (W x D x H) | 310×230×200 மிமீ (12லி) முதல் 400 x 300 x 300 மிமீ (36லி) | சோதனையில் உள்ள உங்கள் சாதனம் (DUT) காற்றோட்டத்தை பராமரிக்க உள் பகுதியில் 2/3 க்கு மேல் ஆக்கிரமிக்கவில்லை என்பதை உறுதிப்படுத்தவும். |
| வெளிப்புற பரிமாணங்கள் (W x D x H) | 500×540×650 மிமீ (12லி) முதல் 640×730×920 மிமீ (36லி) | பெரும்பாலான அலகுகள் ஆய்வக பெஞ்சுகளுக்கு பொருந்தும் வகையில் வடிவமைக்கப்பட்டுள்ளன. |
| நிகர எடை | 60 கிலோ முதல் 90 கிலோ வரை | உங்கள் பணியிட சுமை மதிப்பீட்டைச் சரிபார்க்கவும். |
| உள்துறை கட்டுமானம் | SUS 304 துருப்பிடிக்காத எஃகு | ஆக்ஸிஜனேற்ற எதிர்ப்பை வழங்குகிறது மற்றும் எளிதாக சுத்தம் செய்ய அனுமதிக்கிறது |
| வெளிப்புற கட்டுமானம் | தூள் பூசப்பட்ட குளிர் உருட்டப்பட்ட எஃகு | துரு எதிர்ப்பு, நிலையான சொத்து |
இந்த அட்டவணையில் உள்ள விவரக்குறிப்புகள் உங்கள் சிறிய வெப்பநிலை சோதனை அறை IEC 60068-2-1 (குளிர்) மற்றும் IEC 60068-2-2 (உலர்ந்த வெப்பம்) போன்ற சர்வதேச சோதனை தரநிலைகளை சந்திக்கிறதா என்பதை தீர்மானிக்கிறது.
| அளவுரு | மதிப்பு (நிலையான மாதிரி) | விமர்சன நுண்ணறிவு |
| வெப்பநிலை வரம்பு | -40°C முதல் +130°C வரை | -40°C 95% வணிக மின்னணுவியல் சோதனையை உள்ளடக்கியது. |
| வெப்பநிலை ஏற்ற இறக்கம் | ± 0.5°C | ஒரு சென்சார் புள்ளியில் குறுகிய கால நிலைத்தன்மையை அளவிடுகிறது. |
| வெப்பநிலை சீரான தன்மை | <2.0°C (@9 புள்ளிகள்) | சுமை இல்லை |
| வெப்ப விகிதம் | 2.0-3.0°C/நிமிட சராசரி | -40°C முதல் +85°C வரை |
| குளிரூட்டும் விகிதம் | 1.0-2.0°C/நிமிட சராசரி | +85°C முதல் -40°C வரை. குறைந்த வெப்பநிலையில் அமுக்கி இடப்பெயர்ச்சி மூலம் வரையறுக்கப்பட்டுள்ளது. |
| வெப்பநிலை தீர்மானம் | 0.1°C | MEMS சென்சார்கள் மற்றும் ஆஸிலேட்டர்களின் நிலைத்தன்மை சோதனைக்கு உயர் தெளிவுத்திறன் அவசியம். |
A சிறிய வெப்பநிலை சோதனை அறைஉங்கள் தற்போதைய பணிப்பாய்வு, தரவு அமைப்புகள் மற்றும் உடல் சூழலில் பொதுவாக ஒருங்கிணைக்கப்படுகிறது.
காற்று சுழற்சி அமைப்பு
அனைத்து நவீன சிறிய அறைகளும் கட்டாய காற்று வெப்பச்சலன வடிவமைப்பைப் பயன்படுத்துகின்றன. பின்புற சுவரில் பொருத்தப்பட்ட ஒரு மையவிலக்கு விசிறியானது துடுப்புள்ள ஹீட்டர் மற்றும் ஆவியாக்கி சுருள் முழுவதும் காற்றை இழுத்து, பின்னர் அதை துளையிடப்பட்ட பக்க குழாய்கள் வழியாக செங்குத்தாக விநியோகிக்கிறது. காற்றின் வேகம் 1.5 மீ/வி மற்றும் 3.0 மீ/வி இடையே இருக்க வேண்டும். அதிக வேகங்கள் சீரான தன்மையை மேம்படுத்துகின்றன, ஆனால் திட்டமிடப்பட்ட சாய்வு வீதத்தை விட சிறிய, இலகுரக மாதிரிகளை வேகமாக குளிர்விக்க முடியும்.
கேபிள் போர்ட் மற்றும் பாகங்கள்

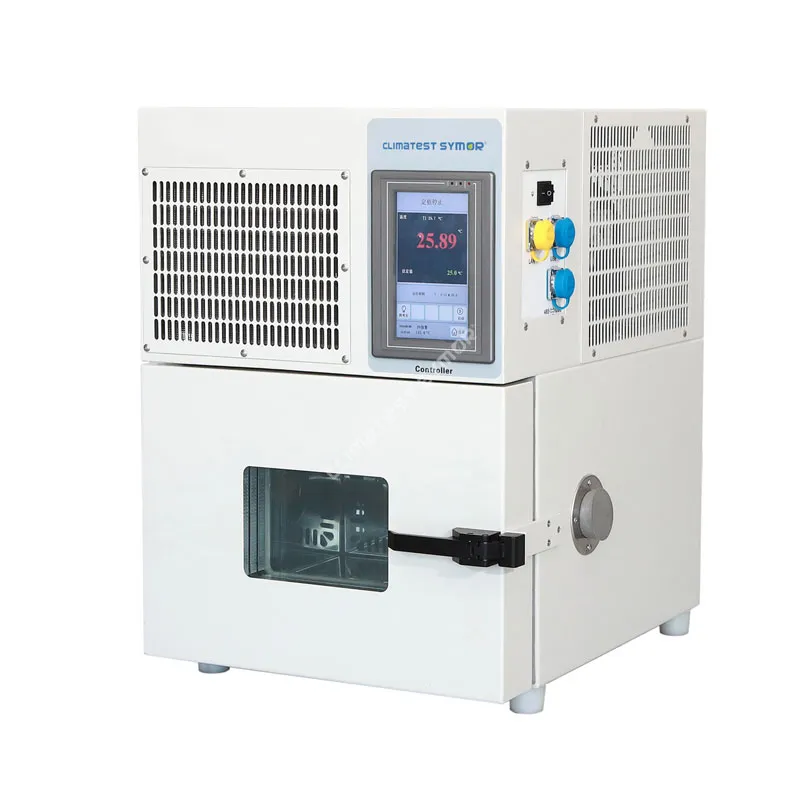

ஒவ்வொருசிறிய வெப்பநிலை சோதனை அறைஒரு பக்க அணுகல் துறைமுகம் இருக்க வேண்டும். நிலையான விட்டம் 50 மிமீ (2 அங்குலம்) ஆகும். துறைமுகத்தில் சிலிகான் ரப்பர் பிளக் உள்ளது, இது கம்பிகள் வழியாக செல்ல அனுமதிக்கும் போது அறை முத்திரையை பராமரிக்கிறது. இயங்கும் DUTகளுக்கு, கேபிள் போர்ட்டை பிரத்தியேகமாகப் பயன்படுத்தவும்-கேபிள்களில் கதவை மூடாதீர்கள்.
அலமாரிகள் மற்றும் சுமை

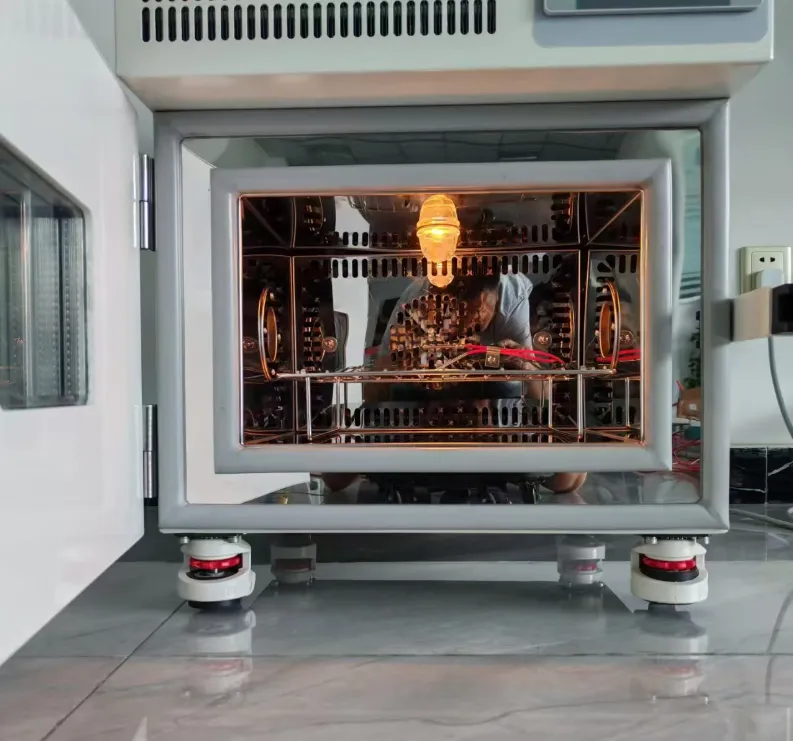

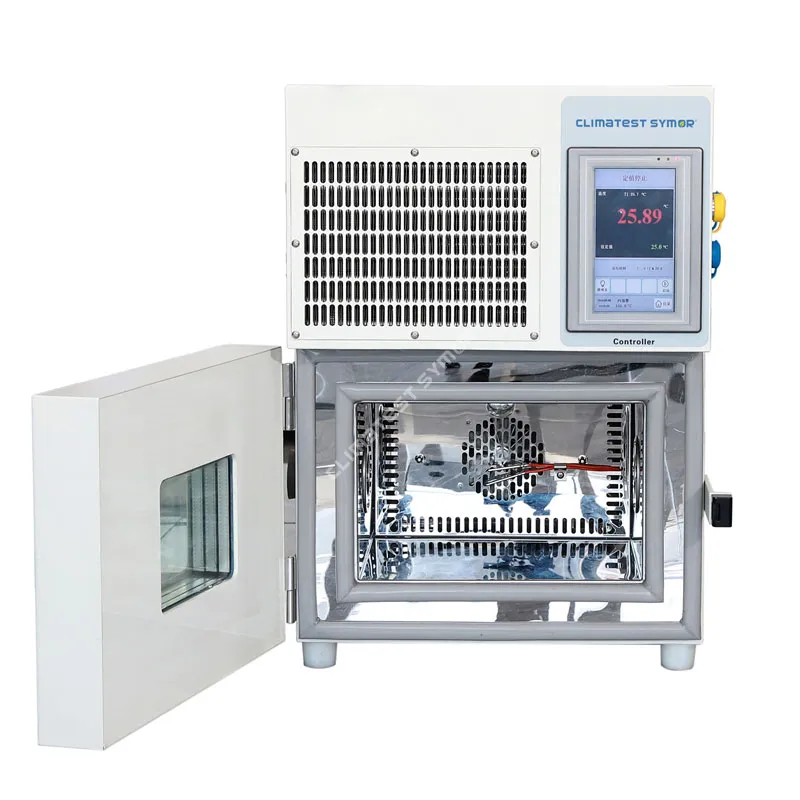

நிலையான மினி தற்காலிக அறை ஒரு துருப்பிடிக்காத எஃகு அலமாரிகளை உள்ளடக்கியது. அதிகபட்ச ஷெல்ஃப் சுமை பொதுவாக 10 கிலோ முதல் 20 கிலோ வரை இருக்கும், கீழே உள்ள அலமாரி முழு அறைத் திறனுக்காக மதிப்பிடப்படுகிறது.
பின்வரும் மூன்று கேள்விகள், சிறிய வெப்பநிலை சோதனை அறையைக் குறிப்பிடும்போது, ஆய்வக மேலாளர்கள், தரப் பொறியாளர்கள் மற்றும் கொள்முதல் நிபுணர்களால் அடிக்கடி எழுப்பப்படும் பொறியியல் மற்றும் செயல்பாட்டுக் கவலைகளைக் குறிக்கின்றன.
1: எனது சோதனை மாதிரிகளுக்கான சிறிய வெப்பநிலை சோதனை அறையின் சரியான அளவை எவ்வாறு கணக்கிடுவது?
உங்கள் மாதிரியானது உள் அளவின் மூன்றில் இரண்டு பங்கிற்கு மேல் இல்லை என்பதையும், எந்த மாதிரியும் உள் சுவரில் இருந்து 10 செமீக்குள் இல்லை என்பதையும் உறுதி செய்ய வேண்டும்.
மூன்றில் ஒரு பங்கு விதி காற்றோட்ட இயக்கவியலை அடிப்படையாகக் கொண்டது. எடுத்துக்காட்டாக, நீங்கள் 36L சிறிய வெப்பநிலை சோதனை அறையைத் தேர்ந்தெடுத்தால், உங்கள் மொத்த மாதிரி அளவு 24 லிட்டருக்கு மிகாமல் இருக்க வேண்டும். இங்கே படிப்படியான கணக்கீடு முறை:
. உங்கள் DUT பரிமாணங்களை சென்டிமீட்டரில் அளவிடவும்: நீளம் x அகலம் x உயரம்.
. ஒற்றை மாதிரி அளவை லிட்டரில் கணக்கிடவும்: (L x W x H) / 1,000.
. மொத்த மாதிரி அளவைப் பெற, மாதிரிகளின் எண்ணிக்கையால் பெருக்கவும்.
கூடுதலாக, காற்று சுழற்சிக்கான அனுமதியை பராமரிக்கவும். காற்று திரும்பும் பிளீனம் பொதுவாக பின்புற சுவரில் அமைந்துள்ளது. மிக உயரமான மாதிரியைக் கொண்டு இதைத் தடுப்பது பெரிய வெப்பநிலை சார்பை ஏற்படுத்தும். நம்பகமான முடிவுகளுக்கு, எப்போதும் வழங்கப்பட்ட துளையிடப்பட்ட அலமாரிகளைப் பயன்படுத்தவும், அறையின் தரையில் நேரடியாக மாதிரிகளை அடுக்க வேண்டாம்.
2: எனது சிறிய வெப்பநிலை சோதனை அறையில் வெப்பநிலை சீரான சோதனையை (மேப்பிங்) எவ்வாறு செய்வது?
குறைந்தபட்சம் 9 PT100 சென்சார்கள் கொண்ட அளவீடு செய்யப்பட்ட பல சேனல் தரவு லாகர் உங்களுக்குத் தேவைப்படும்
இங்கே தொழில்முறை முறை:
. 9 PT100 டெம்ப் சென்சார், ±0.3°C துல்லியத்திற்கு அளவீடு செய்யப்பட்டது
. 50ms முதல் 1 வினாடி வரை மாதிரி விகிதத்துடன் தரவு பதிவர்
. அறை பொருத்துதல் அல்லது கம்பி ரேக் (வெப்ப கடத்தலை தவிர்க்க உலோகம் அல்லாதது)
சோதனை நடைமுறை:
1. 9 சென்சார்களை காலி அறைக்குள் இந்த இடங்களில் வைக்கவும்:
. 8 மூலைகள் (ஒவ்வொன்றும் சுவரில் இருந்து 50 மிமீக்குள்
. வடிவியல் மையம்
2.அறையை உங்களுக்கு தேவையான மூன்று செட் பாயிண்டுகளாக அமைக்கவும்: -40°C, +25°C, மற்றும் +85°C
3.ஒவ்வொரு செட்பாயிண்டிலும் 30 நிமிட நிலைப்படுத்தலை (ஊறவைக்கும் நேரம்) அனுமதிக்கவும்.
4.ஒவ்வொரு செட்பாயிண்டிலும் 30 நிமிடங்களுக்கு வெப்பநிலை தரவை பதிவு செய்யவும்.
5. சீரான தன்மையை இவ்வாறு கணக்கிடவும்: (9 புள்ளிகளில் பதிவு செய்யப்பட்ட அதிகபட்ச வெப்பநிலை) கழித்தல் (9 புள்ளிகளில் பதிவு செய்யப்பட்ட குறைந்த வெப்பநிலை).
தேர்ச்சிக்கான அளவுகோல்கள்: உயர்தரத்திற்குசிறிய வெப்பநிலை சோதனை அறை, சீரான தன்மை ≤2.0°C ஆக இருக்க வேண்டும். உங்கள் அறை 3.0 டிகிரி செல்சியஸ் சீராக இருந்தால், தடுக்கப்பட்ட மின்விசிறி, தோல்வியடைந்த ஹீட்டர் அல்லது குறைந்த குளிர்பதனக் கட்டணம் ஆகியவற்றைச் சரிபார்க்கவும். இந்த சோதனையை ஆண்டுதோறும் மற்றும் அறையின் எந்த இடமாற்றத்திற்கும் பிறகு செய்யவும்.
