எலக்ட்ரானிக்ஸ் மற்றும் செமிகண்டக்டர் ஃபேப்ரிக்கேஷனில், செயல்முறை ஒருமைப்பாடு மீண்டும் மீண்டும் செய்யக்கூடிய அழுத்தத் திரையிடலைப் பொறுத்தது. அன்சுற்றுச்சூழல் சோதனை அறைவெறும் அடைப்பு மட்டுமல்ல; ஒரு கூறு பணி-முக்கியமான வரிசைப்படுத்தலுக்கு தகுதி பெறுவதற்கு முன் இது இறுதி நடுவர். அங்கீகாரம் பெற்ற ஆய்வகங்கள் மற்றும் உலகளாவிய உற்பத்தியாளர்கள் வெப்ப சைக்கிள் ஓட்டுதல், ஈரப்பதம் சகிப்புத்தன்மை மற்றும் நிலையான-நிலை காலநிலை சோதனைகள் அசைக்க முடியாத நம்பகத்தன்மையை வழங்க வேண்டும் என்பதை அங்கீகரிக்கின்றன. நிர்வாணக் கண்ணுக்குப் புலப்படாத பகுதியளவு விலகல்கள் கூட மறைந்திருக்கும் குறைபாடுகளை மறைக்கலாம் அல்லது தயாரிப்பின் உறுதியான மதிப்பீட்டை பொய்யாக உயர்த்தலாம். இந்தக் கட்டுரை தற்போதைய சவால்கள், அளவியல் உத்திகள் மற்றும் ஒரு நிலையான காலநிலை அமைப்பை நம்பகமான தரமான கூட்டாளராக மாற்றும் பொறியியல் தத்துவம் ஆகியவற்றைப் பிரிக்கிறது.
செமிகண்டக்டர் பேக்கேஜிங், அச்சிடப்பட்ட சர்க்யூட் போர்டு அசெம்பிளிகள் மற்றும் MEMS சாதனங்கள் வெப்பநிலை சாய்வுகளுக்கு அதிக உணர்திறனுடன் பதிலளிக்கின்றன. ஒரு சோதனை அறை இடஞ்சார்ந்த சீரற்ற தன்மையை வெளிப்படுத்தும் போது, வேலை செய்யும் தொகுதியில் உள்ள வெவ்வேறு மண்டலங்கள் மாறுபட்ட அழுத்த நிலைகளை அனுபவிக்கின்றன. இதன் விளைவாக, ஒரு தொகுதி முரண்பாடான தோல்வி விகிதங்களை அளிக்கலாம். வாகன தர ICகள் அல்லது விண்வெளி எலக்ட்ரானிக்ஸ் ஆகியவற்றிற்கு, அத்தகைய தெளிவின்மை ஏற்றுக்கொள்ள முடியாதது. சுமை அடர்த்தி அல்லது சுற்றுப்புற ஏற்ற இறக்கங்களைப் பொருட்படுத்தாமல், ஒவ்வொரு அலமாரியிலும் ஒரே மாதிரியான தன்மையை பராமரிக்கும் அறைகளை தொழில்துறை கோருகிறது.
பெரும்பாலான கொள்முதல் விவரக்குறிப்புகள் MIL-STD-810, JESD22 அல்லது IEC 60068-2. இருப்பினும், இணக்கம் மட்டுமே ஆய்வகங்களுக்கு இடையேயான இனப்பெருக்கத்திற்கு உத்தரவாதம் அளிக்காது. அன்சுற்றுச்சூழல் சோதனை அறைஒரு தேசிய அளவியல் நிறுவனத்தின் குறிப்பு தரநிலைக்கு எதிராக அளவீடு செய்யப்பட்டது, நிச்சயமற்ற ஒரு ஆவணப்படுத்தப்பட்ட சங்கிலியை வழங்குகிறது. இந்த கண்டறியும் திறன் பொறியாளர்களுக்கு செயல்முறை-தூண்டப்பட்ட தோல்விகளை அளவீட்டு கலைப்பொருட்களிலிருந்து வேறுபடுத்தி அறிய உதவுகிறது. இது இல்லாமல், ஒரு அறையிலிருந்து கடந்து செல்லும் முடிவு மற்றொரு வசதிக்கு மாற்றப்படும்போது தோல்வியடையும் விளைவாக இருக்கலாம் - தயாரிப்பு வெளியீடுகளை தாமதப்படுத்துகிறது மற்றும் வாடிக்கையாளர் நம்பிக்கையை சிதைக்கிறது.
வழக்கமான வருடாந்திர அளவுத்திருத்த சுழற்சி ஒரு தொடக்க புள்ளியாகும், முழுமையான உத்தரவாதம் அல்ல. தினசரி பல வெப்பச் சுழற்சிகளை இயக்கும் அறைகளுக்கு—செமிகண்டக்டர் தகுதி ஆய்வகங்களில் பொதுவானது—சறுக்கல் சில மாதங்களுக்குள் வெளிப்படும். எனவே முன்னணி உற்பத்தியாளர்கள் இடர்-அடிப்படையிலான மறுசீரமைப்பு அட்டவணைகள், தொடர்புபடுத்தும் அறை பயன்பாட்டு நேரம், சரிவு விகிதங்கள் மற்றும் வரலாற்று சறுக்கல் பதிவுகளை ஏற்றுக்கொள்கிறார்கள். இந்த டைனமிக் அணுகுமுறை சோதனை நேர்மையைப் பாதுகாக்கும் போது தவறான நேர்மறைகளைக் குறைக்கிறது.
அயனி இடம்பெயர்வு, அரிப்பு உணர்திறன் மற்றும் பாலிமர் டிலாமினேஷன் ஆகியவற்றில் ஈரப்பதத்தின் தாக்கம் ஆழமானது. இன்னும் பல பொறியாளர்கள் உலர்-பல்ப் வெப்பநிலையில் மட்டுமே கவனம் செலுத்துகின்றனர், ஈரமான-பல்ப் அல்லது பனி புள்ளி துல்லியத்தை புறக்கணிக்கிறார்கள். ஒரு உயர் செயல்திறன்சுற்றுச்சூழல் சோதனை அறைகுறுக்கீடு இல்லாமல் இரண்டு அளவுருக்களையும் ஒத்திசைக்க வேண்டும். குறைந்த பனி புள்ளிகளில் - உறைபனிக்குக் கீழே - உறைபனி உருவாக்கம் கூட அறை மனோவியல் மாற்றங்களை மாற்றுகிறது. செட்பாயிண்ட் நம்பகத்தன்மையை பராமரிக்க மேம்பட்ட அறைகள் சூடான மாதிரி பார்க்கும் ஜன்னல்கள், நீராவி-ஜெனரேட்டர் PID லூப்கள் மற்றும் நிகழ்நேர ஈரப்பதம் இழப்பீட்டு வழிமுறைகளைப் பயன்படுத்துகின்றன.
துல்லியமான-தர வெப்ப அறைகளிலிருந்து அடிப்படையை வேறுபடுத்தும் முக்கியமான பண்புகளை கீழே உள்ள அட்டவணை சுருக்கமாகக் கூறுகிறது. முழுமையான எண் வரம்புகள் பயன்பாட்டின் அடிப்படையில் மாறுபடும், ஆனால் திசை முக்கியத்துவம் உலகளாவியது.
| பண்பு | பொது நோக்கம் அறை | துல்லிய செமிகண்டக்டர் சேம்பர் |
|---|---|---|
| வெப்பநிலை சீரான தன்மை (முழு அளவு) | அலமாரிகள் முழுவதும் மிதமான சாய்வு | செயலில் காற்று சமநிலையுடன் விதிவிலக்கான ஒருமைப்பாடு |
| குறைந்த பனி புள்ளியில் ஈரப்பதம் நிலைத்தன்மை | ஒடுக்கம் சறுக்கலுக்கு ஆளாகக்கூடியது | நிலையான உலர்-காற்று சுத்திகரிப்பு + இரட்டை சென்சார் கருத்து |
| கதவு திறந்த பிறகு மீட்பு | நீட்டிக்கப்பட்ட ஓவர்ஷூட் / அண்டர்ஷூட் | தகவமைப்பு தர்க்கத்துடன் கூடிய விரைவான PID மறுசீரமைப்பு |
| நீண்ட கால தரவு பதிவு | அடிப்படை இடைவெளி பதிவு | பாதுகாப்பான, தணிக்கை-பாதை இணக்கமான சேமிப்பு |
என்பதை உறுதி செய்ய ஒருசுற்றுச்சூழல் சோதனை அறைபல மாதங்களுக்குப் பிறகு அதன் தொழிற்சாலை அளவுத்திருத்தத்திற்கு உண்மையாக உள்ளது, உற்பத்தியாளர்கள் சுய-கண்டறியும் அம்சங்களை ஒருங்கிணைக்க வேண்டும். தானியங்கி உள் குறிப்பு உணரிகள், சுயாதீன அளவீட்டு சுற்றுகளுக்கு எதிராக குறுக்கு-சரிபார்க்கப்பட்டவை, ஆரம்ப சறுக்கலைக் கண்டறியும். வழக்கமான முன்-பேனல் சரிபார்ப்பு நடைமுறைகளுடன் இணைந்தால், ஒரு சோதனை முடிவு சமரசம் செய்யப்படுவதற்கு முன்பு இந்த அமைப்புகள் ஆபரேட்டர்களை எச்சரிக்கின்றன. மேலும், ஹீட் ப்ரோப் தொழில்நுட்பத்துடன் கூடிய திட-நிலை ஈரப்பதம் சென்சார்கள் பாரம்பரிய கொள்ளளவு சென்சார்களின் ஹிஸ்டெரிசிஸை அகற்றி, குறைந்த ஈரப்பதத்தில் இருந்து அதிக ஈரப்பதம் மாறுவதை மீண்டும் மீண்டும் செய்ய உத்தரவாதம் அளிக்கிறது.
வழக்கமான மேலிருந்து கீழாக காற்றோட்ட வடிவமைப்புகள் பெரும்பாலும் அறை மூலைகளுக்கு அருகில் வெப்பநிலை சாய்வுகளை உருவாக்குகின்றன. மேம்பட்ட தீர்வுகள், ஒவ்வொரு அலமாரியிலும் ஒரே சீராக துடைக்கும் கிடைமட்ட காற்று திரைச்சீலையை உருவாக்கி, சரிசெய்யக்கூடிய தடுப்புகளுடன் கூடிய தொடுநிலை ரசிகர்களைப் பயன்படுத்துகின்றன. இந்த கட்டிடக்கலை அடர்த்தியாக நிரம்பிய எலக்ட்ரானிக் கூறுகளிலிருந்து சுய-சூடாக்கும் விளைவுகளை குறைக்கிறது, இது பர்ன்-இன் அல்லது உயர்-பவர் சோதனைக்கான முக்கியமான நன்மையாகும். செமிகண்டக்டர் ஃபேப்ஸ் இயங்கும் தோல்வி பகுப்பாய்விற்கு, சீரான காற்றோட்டமானது சோதனையின் கீழ் உள்ள சாதனத்தை உறுதி செய்கிறது, அறையின் திரவ இயக்கவியல் அல்ல, பாஸ்/தோல்வி விளைவுகளை ஆணையிடுகிறது.
விவரக்குறிப்புகள் மற்றும் பிரசுரங்கள் ஆரம்ப வழிகாட்டுதலை வழங்கும் போது, உண்மையான வேறுபாடு நிறுவலுக்குப் பிந்தைய ஆதரவு மற்றும் பொறியியல் தத்துவத்தில் உள்ளது. அளவுத்திருத்தத்தை ஒரு முறை தேர்வுப்பெட்டி நிகழ்வாகக் கருதும் உற்பத்தியாளர், இறுதியில் டிரிஃப்டிங் தரவை வழங்குவார். இதற்கு நேர்மாறாக, ஒரு பிரத்யேக சப்ளையர், அணுகக்கூடிய சென்சார் போர்ட்கள், ஆன்-சைட் சரிசெய்தல் நெறிமுறைகள் மற்றும் வெளிப்படையான நிச்சயமற்ற பட்ஜெட்டுகளுடன் அறைகளை வடிவமைக்கிறார். எலெக்ட்ரானிக்ஸ் துறையில்-ஒவ்வொரு தகுதிச் சுழற்சியும் நிதி மற்றும் பாதுகாப்பு தாக்கங்களைக் கொண்டிருக்கும்-தேர்வுசுற்றுச்சூழல் சோதனை அறைபல ஆண்டுகளாக பிராண்ட் நற்பெயரை பாதிக்கிறது.

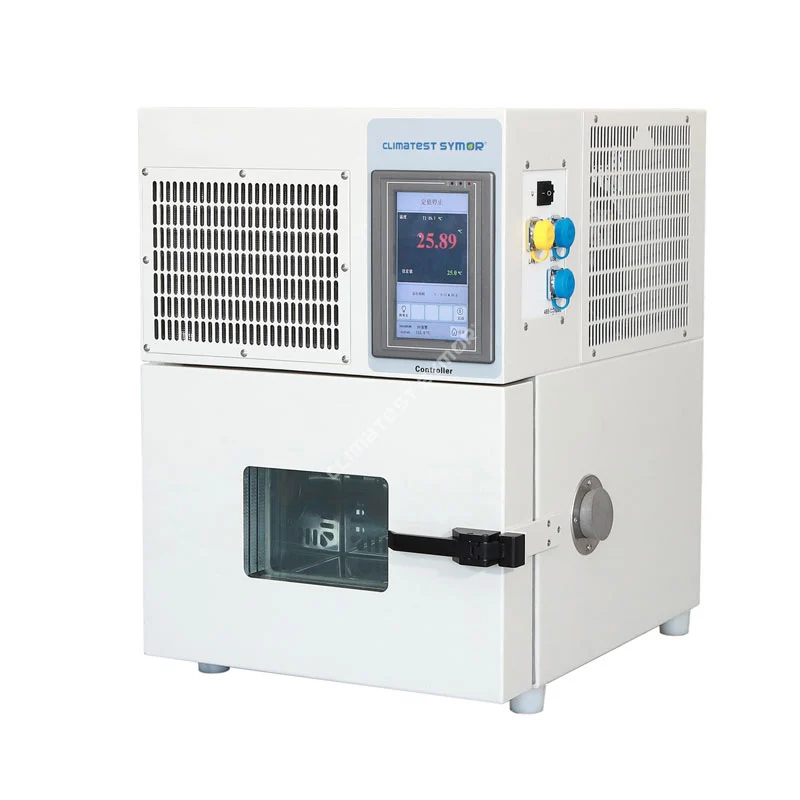

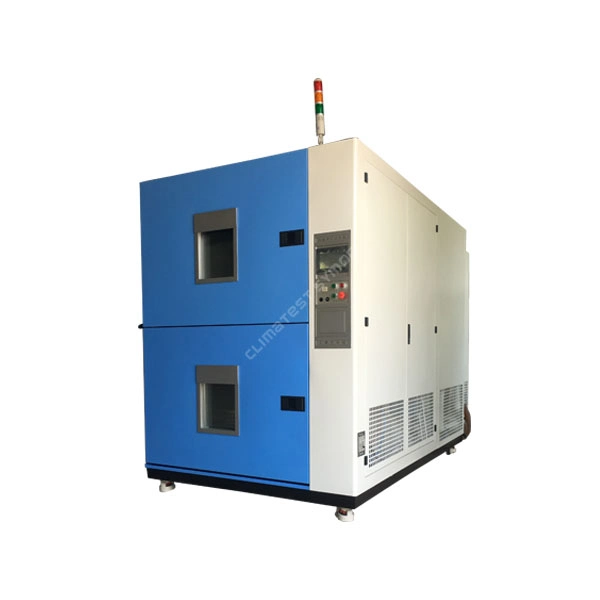

சைமர் இன்ஸ்ட்ரூமென்ட் எக்யூப்மென்ட் கோ., லிமிடெட்வெப்பநிலை மற்றும் ஈரப்பதம் கட்டுப்பாட்டு தொழில்நுட்பத்தில் நிபுணத்துவம் பெற்றது, மின்னணுவியல் மற்றும் குறைக்கடத்தி உற்பத்திக்கு ஏற்றவாறு காலநிலை சோதனை அறைகள் மற்றும் உலர் பெட்டிகளை வழங்குகிறது. Climatest Symor® பிராண்டின் கீழ், ஒவ்வொரு அறையும் நுட்பமான தொழிற்சாலை அளவுத்திருத்தத்திற்கு உட்படுகிறது, இது முழு ஆண்டு செயல்பாட்டு அழுத்தத்தை உருவகப்படுத்தும் குறிப்பு தரநிலைகளுக்கு எதிராக சரிபார்க்கப்படுகிறது. பொறியியல் குழு வேலை செய்யும் அளவின் பரிமாண நிலைத்தன்மைக்கு முன்னுரிமை அளிக்கிறது, வெப்ப கசிவு மற்றும் நீராவி இடம்பெயர்வு ஆகியவற்றைக் குறைக்கிறது. பல தளங்களில் நிலையான முடிவுகள் தேவைப்படும் ஆய்வகங்களுக்கு, சைமரின் அறைகள் மாற்றத்தக்க தரவை வழங்குகின்றன- மறுசீரமைப்பு ஆச்சரியங்கள் இல்லை, விவரிக்கப்படாத தொகுதி முரண்பாடுகள் இல்லை.
அங்கீகாரம் பெற்ற ஆய்வகங்கள் மற்றும் ஃபார்ச்சூன் 500 உற்பத்தியாளர்களுக்கு, சோதனை முடிவுகள் ஒரு உறுதியான வாக்குறுதியைக் குறிக்கின்றன என்பதை நிறுவனம் முழுமையாக அங்கீகரிக்கிறது. ஒரு பகுதி விலகல்-கட்டுப்பாட்டுத் திரையில் அரிதாகவே கண்டறியக்கூடியது-ஒரு தயாரிப்பு தொகுதி உற்பத்திக்கு நகர்கிறதா அல்லது மறுவடிவமைப்புக்கு திரும்புகிறதா என்பதை தீர்மானிக்க முடியும். எனவே, தொழிற்சாலையை விட்டு வெளியேறும் முன் சைமர் ஒவ்வொரு தட்பவெப்ப அறையையும் உலர் சேமிப்பு அலமாரியையும் கவனமாக அளவீடு செய்கிறார், நீட்டிக்கப்பட்ட பயன்பாட்டிற்குப் பிறகு, அதன் தரவு முதல் நாள் போலவே துல்லியமாக இருப்பதை உறுதிசெய்கிறது. இந்த அர்ப்பணிப்பு NetDry® உலர் கேபினெட் லைன் வரை நீட்டிக்கப்பட்டுள்ளது, இது வெப்ப சைக்கிள் ஓட்டுதல் பணிப்பாய்வுகளை நிறைவு செய்யும் மிகக் குறைந்த ஈரப்பதம் சேமிப்பை வழங்குகிறது. வலுவான காற்று விநியோகம், டிரிஃப்ட்-ரெசிஸ்டண்ட் சென்சார்கள் மற்றும் ஆவணப்படுத்தப்பட்ட டிரேசபிலிட்டி ஆகியவற்றை ஒருங்கிணைப்பதன் மூலம், Symor Instrument Equipment Co., Ltd வாடிக்கையாளர்களுக்கு மீண்டும் மீண்டும் அளவியல் நிச்சயமற்ற தன்மை இல்லாமல் உற்பத்தி தரத்தை மேம்படுத்த உதவுகிறது.
நம்பகத்தன்மை பொறியியல் "போதுமான அளவுக்கு" பொறுத்துக்கொள்ளாது. குறைக்கடத்தி தொழில்துறையின் பாதை-நுண்ணிய லித்தோகிராஃபிகள், அதிக ஆற்றல் அடர்த்தி மற்றும் நீட்டிக்கப்பட்ட செயல்பாட்டு வாழ்நாள்-கோருகிறதுசுற்றுச்சூழல் சோதனை அறைஇது ஒரு அளவீட்டு தரநிலையாக செயல்படுகிறது, மாறி அல்ல. பயன்பாடு துரிதப்படுத்தப்பட்ட வாழ்க்கை சோதனை, வெப்பநிலை சுழற்சி அல்லது ஈரமான வெப்ப நிலையான நிலை ஆகியவற்றை உள்ளடக்கியதாக இருந்தாலும், அடிப்படைக் கொள்கை உள்ளது: அறையின் நிச்சயமற்ற தன்மை அறியப்பட்டு கட்டுப்படுத்தப்படும் போது மட்டுமே சோதனை முடிவுகள் செயல்படும். வடிவமைப்பிலிருந்து தொழிற்சாலை ஏற்றுக்கொள்ளும் சோதனை வரை அளவுத்திருத்த சிந்தனையை உட்பொதிக்கும் உற்பத்தியாளர்கள் இறுதியில் பொறியாளர்களுக்கு அவர்களின் தரவை நம்புவதற்கு அதிகாரம் அளிப்பார்கள், இறுதிப் பயனரின் பாதுகாப்பைப் பாதுகாக்கும் அதே வேளையில் புதுமைகளை துரிதப்படுத்துகின்றனர்.
